专利号: 2017201816393
申请人: 镇江市高等专科学校
专利类型:实用新型
专利状态:已下证
专利领域: 服饰缝纫用品;珠宝
更新日期:2024-05-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种旅游随身健康终端,其特征在于:

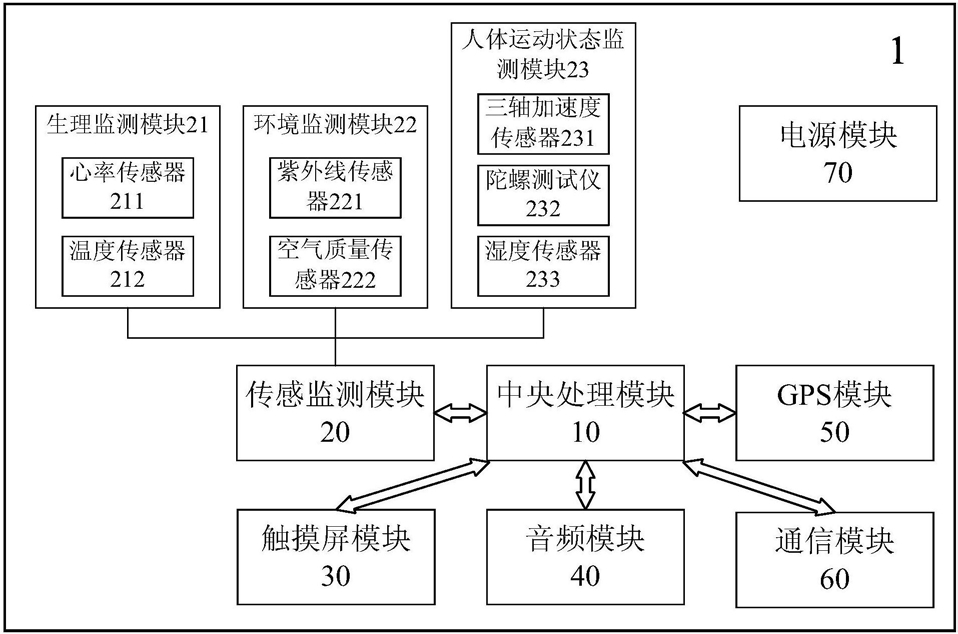

所述旅游随身健康终端(1)包括中央处理模块(10)、传感监测模块(20)、触摸屏模块(30)、音频模块(40)、GPS模块(50)、通信模块(60)以及电源模块(70);

其中,所述中央处理模块(10)分别与所述传感监测模块(20)、所述触摸屏模块(30)、所述音频模块(40)、所述GPS模块(50)以及所述通信模块(60)相连接并用于对各模块进行控制;

所述传感监测模块(20)包括生理监测模块(21)、环境监测模块(22)以及人体运动状态监测模块(23);

所述生理监测模块(21)进一步包括心率传感器(211)和温度传感器(212),二者均设置于紧贴用户的手臂皮肤处,所述心率传感器(211)采用光电容积描记法PPG测量心率,所述温度传感器(212)用于监测用户手臂体表的温度变化,所述生理监测模块(21)将采集到的用户的心率和温度监测信息传送至所述中央处理模块(10);

所述环境监测模块(22)进一步包括紫外线传感器(221)和空气质量传感器(222),监测的项目包括紫外线强度、涂料甲醛浓度及二手烟浓度,所述环境监测模块(22)将上述紫外线强度、涂料甲醛浓度及二手烟浓度的监测信息传送至所述中央处理模块(10),此外所述中央处理模块(10)还联网实时同步PM 2.5指数;

所述人体运动状态监测模块(23)进一步包括三轴加速度传感器(231)、陀螺测试仪(232)和湿度传感器(233),所述人体运动状态监测模块(23)采集的信号传送至所述中央处理模块(10),以便中央处理模块(10)判断用户的以下运动状态:乘车、睡眠、静坐、跑步、游泳、爬山、走路;

所述触摸屏模块(30)用于进行相关数据的显示以及接受用户的输入操作;

所述音频模块(40)包括扬声器(41)、麦克风(42)以及分别与所述扬声器(41)和麦克风(42)电连接的DSP处理芯片(43);

所述GPS模块(50)用于对用户的地理位置进行定位,并将所述用户的地理位置信息传送至所述中央处理模块(10);

所述通信模块(60)用于通过无线通信的方式与用户的手机进行数据传输交换;

所述电源模块(70)用于对以上各模块进行供电。

2.根据权利要求1所述的一种旅游随身健康终端,其特征在于:所述中央处理模块(10)包括主控MCU,所述主控MCU为ARM Cortex-M0内核蓝牙SOC。

3.根据权利要求1所述的一种旅游随身健康终端,其特征在于:所述空气质量传感器为TGS8100。

4.根据权利要求1所述的一种旅游随身健康终端,其特征在于:所述触摸屏模块(30)显示的内容包括生理监测、环境监测、相关运动状态、运动信息以及相关的提示信息;所述用户的输入操作包括参数的设置及紧急呼叫。

5.根据权利要求1所述的一种旅游随身健康终端,其特征在于:所述扬声器(41)用于根据所述中央处理模块(10)的控制在必要时发出警报提示;所述DSP处理芯片(43)用于对从所述麦克风(42)传输的音频信号进行编码与解码,并将处理后的音频信号传送至所述中央处理模块(10)进行分析,以便识别语音命令做出响应。

6.根据权利要求1所述的一种旅游随身健康终端,其特征在于:所述中央处理模块(10)根据所述GPS模块(50)传送的所述用户的地理位置推送旅游信息、或结合所述用户的地理位置信息判断用户的运动状态。

7.根据权利要求1所述的一种旅游随身健康终端,其特征在于:所述通信模块(60)采用蓝牙通信方式。

8.根据权利要求1所述的一种旅游随身健康终端,其特征在于:所述电源模块(70)为太阳能电池或者可充电锂电池。
