专利号: 201720200001X
申请人: 浙江二马环境科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2023-11-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

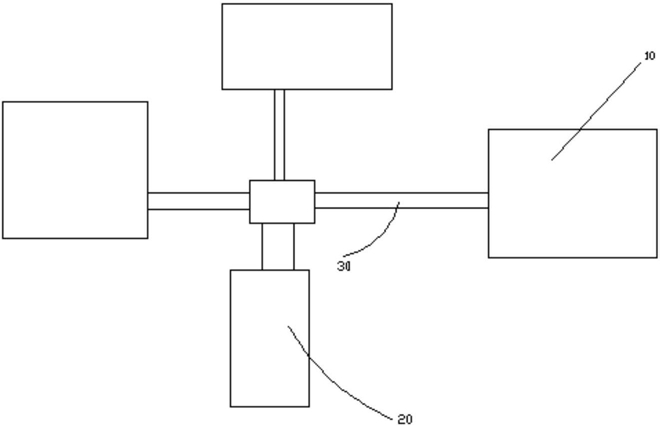

1.中央集成恒氧空气净化系统,其特征在于:包括室内机和室外机,以及彼此连接的管道,所述室内机为多个,所述室外机为一个。

2.根据权利要求1所述中央集成恒氧空气净化系统,其特征在于:所述室内机包括框体,所述框体上形成出风口,在所述出风口内侧设有风机,所述风机固定在框体的底部上;

在所述风机的内侧设有紫外灯;在所述框体内设有净化组件,所述净化组件位于紫外灯的内侧,在所述框体后壁上设有控制组件。

3.根据权利要求2所述中央集成恒氧空气净化系统,其特征在于:所述框体包括形成围合的前边框、左边框、后边框和右边框,还包括位于上方的顶边框、位于下方的底边框,所述底边框后部设有进风口;在所述后边框和右边框上各设有一个补氧口,所述补氧口上设有橡胶圈;

所述前边框的上下两侧形成条形固定板,在所述前边框左右两侧的内侧处设有固定条,所述固定条与所述前边框左右两侧侧端边之间有安装空间,所述固定条的两侧端分别形成内凸的延伸边,在所述前边框的中间设有出风口,所述出风口与所述风机的出风端相配固定连接,所述进风口、所述出风口处分别设有初级过滤装置;

所述后边框的内侧面用于固定所述控制组件;

所述右边框的两侧侧端形成垂直设置一体横向的卡边框,所述卡边框分别与所述安装空间、所述后边框侧端通过铆钉固定;

所述左边框包括第一框边和第二框边,所述第一框边包括第一固定板,所述第一固定板一侧端与所述安装空间铆钉固定,所述第一固定板的另一侧端通过活动铰接件设有活动板,所述活动板上形成凹口,所述凹口内设有检修把手;所述第二框边包括第二固定板,所述第一固定板一侧端与所述后边框侧端铆钉固定,所述第二固定板的另一侧端设有一体成型的第三固定板,所述第三固定板上形成通口,所述通口的内侧设有接线柱暗盒,所述通口的外侧设有盖板,所述接线柱暗盒内固定带有多个接线柱的接线端,以及与室外机信号连接的信号端,所述接线柱暗盒上形成相配的接口槽。

4.根据权利要求3所述中央集成恒氧空气净化系统,其特征在于:所述初级过滤装置是一过滤格栅,所述过滤格栅包括格栅框,在所述格栅框的前端形成框口,所述格栅框的后端形成固定框,所述框口内设有多个等间隔设有的格栅片,在所述格栅框内侧设置过滤网;所述格栅片为活动或固定设置在框口两侧内壁上。

5.根据权利要求2所述中央集成恒氧空气净化系统,其特征在于:所述净化组件包括依次设置的HEPA滤网、活性炭模块组件和1D-CATA泡沫陶瓷模块组件;还包括用于固定净化组件的安装组件,所述安装组件包括2个位于净化组件两侧的导向结构以及位于净化组件中部的安装架,所述安装架包括固定在底边框上的支撑条,在所述支撑条上设有L型压板;所述导向结构包括2个固定端板,在所述固定端板的一侧形成导边,所述导边外侧底部与所述固定端板之间设有卡槽,所述卡槽配有导线条,所述导线条固定在底边框上;所述导线条为弧形外凸条。

6.根据权利要求2所述中央集成恒氧空气净化系统,其特征在于:所述控制组件包括控制器、主板盒和固定盒,在所述固定盒内部设有分别与控制器连接的VOC传感器、WIFI模块和PM2.5检测传感器,还包括与控制器连接的负离子发生器,所述负离子发生器固定在右边框上、位于出风口附近;

所述控制器包括主机控制板、排风控制板和液晶屏,所述主机控制板包括控制模块、检测模块和功能模块,所述控制模块包括手动模式和自动模式,所述检测模块包括VOC检测模块、PM2.5检测模块、温湿度检测模块;所述功能模块包括风速调节模块、定时模块、负离子开关模块、WIFI上网模块;还包括与控制器连接的手机APP/APK客户端,用户可以通过手机APP/APK客户端查看相关信息,也可以控制该控制器进行相关操作;所述主机控制板与所述排风控制板采用双线连接方式连接。

7.根据权利要求1所述中央集成恒氧空气净化系统,其特征在于:所述室外机包括壳体,所述壳体包括形成围合的前挡边、左挡边、后挡边和右挡边,还包括位于上方的顶板、位于下方的底板;在所述前挡边上设有轴流风机,在所述壳体内部设有高效HEPA滤网,所述高效HEPA滤网的一侧设有尼龙初滤网;在所述后挡边上设有通风接管;在所述左挡边或者右挡边上设有主板盒,所述通风接管包括管体,所述管体一端为大口端,所述管体的另一端为小口端,所述左挡边或者右挡边上形成检修口,所述检修口带有封门。

8.根据权利要求1-7中任意一项所述中央集成恒氧空气净化系统,其特征在于:还包括消音装置。

9.根据权利要求8所述中央集成恒氧空气净化系统,其特征在于:所述消音装置为吸音棉,设置在紫外灯与出风口之间,所述吸音棉为多个,分别设置在底边框、左边框和第一边框的内壁上。
