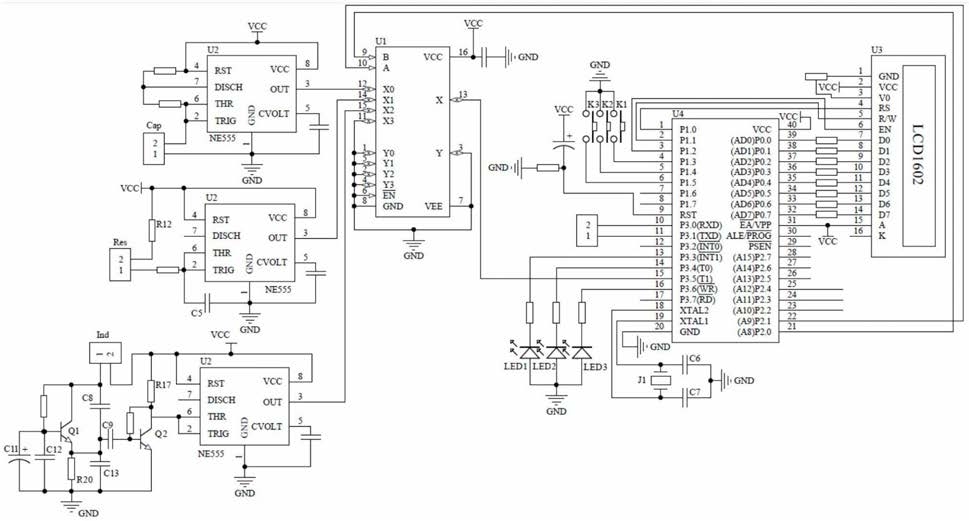

1.电子元件测量电路，其特征为：具有与被测电子元件连接的时基集成电路(U2)，所述时基集成电路(U2)通过输出端(OUT)与多路模拟选择开关(U1)的对应端口连接后，接入单片机(U4)的频率信号输入端(P3.5)，并通过单片机的显示信号输出端(P0.0～P0.7)输出到显示模块(U3)。

2.如权利要求1所述的电子元件测量电路，其特征为：所述的被测电子元件包括与对应的时基集成电路(U2)分别连接的被测电容(Cap)、被测电阻(Res)和被测电感(Ind)，其中被测电容(Cap)的一端连接对应的时基集成电路(U2)的控制端(CVOLT)，另一端连接电源(VCC)以及所述时基集成电路(U2)的触发端(TRIG)和测量端(THR)；

被测电阻(Res)的一端通过第十二电阻(R12)连接电源(VCC)，另一端与对应的时基集成电路(U2)的触发端(TRIG)和测量端(THR)并接地；

被测电感(Ind)的一端连接电源(VCC)，并且通过与所述电源(VCC)连接的第十七电阻(R17)经第二三极管(Q2)接地，第十七电阻(R17)与第二三极管(Q2)的连接端接至对应的时基集成电路(U2)的触发端(TRIG)和测量端(THR)；被测电感(Ind)的另一端经三路并行的信号流接地，其中第一路信号流串联有第八电容(C8)和第九电容(C9)，并且第八电容(C8)和第九电容(C9)的连接端连接所述第二三极管(Q2)的基极；第二路信号流中设有串联的第一三极管(Q1)和第二十电容(R20)，第一三极管(Q1)的发射极与第二十电容(R20)连接，并且连接第一路信号流的第九电容(C9)；第三信号流设有输入端连接第一三极管(Q1)的基极且并联的第十一电容(C11)和第十二电容(C12)。

3.如权利要求2所述的电子元件测量电路，其特征为：单片机(U4)的控制输入端(P1.3～P1.5)对应连接有切换被测电子元件的开关(K1～K3)。

4.如权利要求3所述的电子元件测量电路，其特征为：单片机(U4)的输出端(P3.3～P3.5)分别连接有与所述开关(K1～K3)对应的指示灯(LED1～LED3)。

5.如权利要求1至4之一所述的电子元件测量电路，其特征为：单片机(U4)的时钟端口(XTAL1，XTAL2)分别连接晶振(J1)的两端，并经对应的起振电容(C6，C7)接地。
