专利号: 2017202545859
申请人: 镇江市高等专科学校
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-05-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

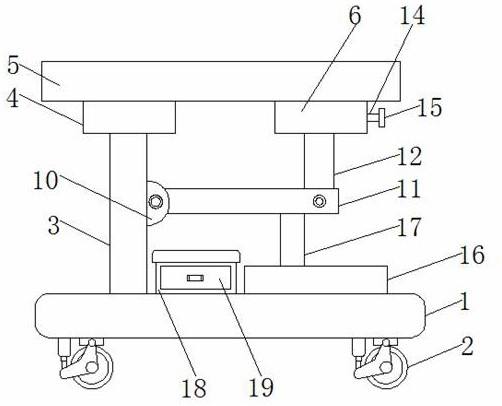

1.一种托盘便于拆卸的医疗托盘车,包括底座(1),所述底座(1)的底部两侧均固定安装有移动轮(2),其特征在于:所述底座(1)的顶部一侧固定连接有支撑杆(3),所述支撑杆(3)的顶部设置有第一连接块(4),所述第一连接块(4)的顶部固定连接有托盘本体(5),所述托盘本体(5)的底部右侧固定连接有第二连接块(6),且第二连接块(6)为中空结构,所述第一连接块(4)的内部开设有凹槽,且凹槽内壁的底部两侧均固定连接有放置槽(7),所述放置槽(7)的顶部镶嵌有滚珠(8),所述滚珠(8)的顶部搭接有限位板(9),所述限位板(9)的底部与支撑杆(3)的顶部固定连接,所述支撑杆(3)的一侧固定连接有支座(10),所述支座(10)上通过转轴活动连接有横杆(11),所述横杆(11)远离支座(10)的一端通过转轴活动连接有竖杆(12),所述竖杆(12)的顶端贯穿第二连接块(6)的底部并延伸至其内部,所述第二连接块(6)的内壁一侧固定连接有套筒(13),所述第二连接块(6)的另一侧穿插设置有定位销(14),所述定位销(14)裸露第二连接块(6)外侧的一端固定连接有把手(15),所述定位销(14)的另一端贯穿竖杆(12)并延伸至套筒(13)的内部,所述底座(1)的顶部另一侧固定连接有滑轨(16),所述滑轨(16)的轨道内滑动连接有滑动杆(17),所述滑动杆(17)的顶部与横杆(11)的底部接触。

2.根据权利要求1所述的一种托盘便于拆卸的医疗托盘车,其特征在于:所述第一连接块(4)的底部开设有供限位板(9)出入的开口,所述支撑杆(3)贯穿开口并延伸至第一连接块(4)的内部,所述限位板(9)的顶部与凹槽的内壁顶部接触。

3.根据权利要求1所述的一种托盘便于拆卸的医疗托盘车,其特征在于:所述底座(1)的顶部且位于支撑杆(3)和滑轨(16)之间固定连接有箱体(18),所述箱体(18)的前表面设置有抽屉(19)。

4.根据权利要求1所述的一种托盘便于拆卸的医疗托盘车,其特征在于:所述竖杆(12)上开设有孔洞,且孔洞的直径大于定位销(14)的直径。

5.根据权利要求1所述的一种托盘便于拆卸的医疗托盘车,其特征在于:所述第二连接块(6)的底部镶嵌有轴套(20),且轴套(20)的中部与竖杆(12)接触。
