专利号: 2017202625942
申请人: 镇江市高等专科学校
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-05-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

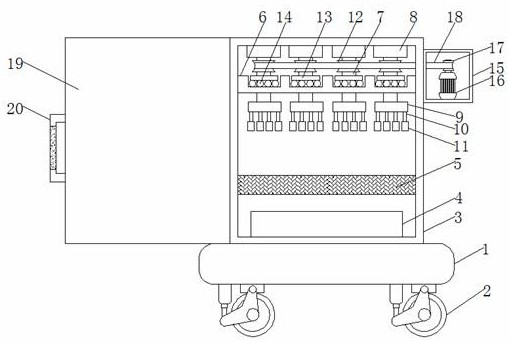

1.一种医疗血袋存储柜,包括底板(1),所述底板(1)的底部两侧均固定连接有移动轮(2),其特征在于:所述底板(1)的顶部固定连接有柜体(3),所述柜体(3)的内壁底部固定连接有制冷器(4),所述柜体(3)的内腔下部固定连接有支撑网板(5),所述柜体(3)的内腔上部固定连接有支板(6),所述支板(6)的顶部等距离开设有凹槽,且凹槽的中垂线处穿插设置有旋转轴(7),所述旋转轴(7)的顶部与设置在柜体(3)内壁顶部的第一轴承(8)转动连接,所述旋转轴(7)的底部固定连接有横板(9),所述横板(9)的底部固定连接有连接杆(10),所述连接杆(10)的底部固定连接有夹取装置(11),所述旋转轴(7)上且位于第一轴承(8)和支板(6)之间从上往下依次套接有第一带轮(12)和限位板(13),所述限位板(13)的底部与凹槽的内壁之间设置有滚珠(14),所述柜体(3)的一侧固定连接有箱体(15),所述箱体(15)的内部固定连接有电机(16),所述电机(16)的输出轴上固定连接有第二带轮(17),所述第二带轮(17)与第一带轮(12)之间通过皮带(18)传动连接;

所述夹取装置(11)包括U形槽(111),所述U形槽(111)的一侧穿插设置有丝杆(112),所述丝杆(112)的一端固定连接有手柄(113),所述丝杆(112)的另一端与镶嵌在U形槽(111)内壁上的第二轴承(114)转动连接,所述U形槽(111)的内壁顶部固定连接有滑轨(115),所述滑轨(115)的轨道内滑动连接有滑块(116),所述滑块(116)的底部与竖板(117)的顶部固定连接,所述竖板(117)上镶嵌有螺母(118),且螺母(118)与丝杆(112)配套设置,所述竖板(117)的底部一侧固定连接有第一夹块(119),所述U形槽(111)的内壁一侧固定连接有第二夹块(1110)。

2.根据权利要求1所述的一种医疗血袋存储柜,其特征在于:所述第二夹块(1110)的底部与第一夹块(119)的底部对齐设置。

3.根据权利要求1所述的一种医疗血袋存储柜,其特征在于:所述支撑网板(5)由两个孔径密度不同的网板构成。

4.根据权利要求1所述的一种医疗血袋存储柜,其特征在于:所述柜体(3)的一侧通过合页铰接有柜门(19),所述柜门(19)的一侧固定连接有把手(20),且把手(20)上固定套接有防滑套。

5.根据权利要求1所述的一种医疗血袋存储柜,其特征在于:所述限位板(13)的顶部与凹槽的槽口平齐设置。

6.根据权利要求1所述的一种医疗血袋存储柜,其特征在于:所述滚珠(14)的数量不少于四个,且滚珠(14)延旋转轴(7)周向设置。
