专利号: 2017202800458
申请人: 镇江市高等专科学校
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-05-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

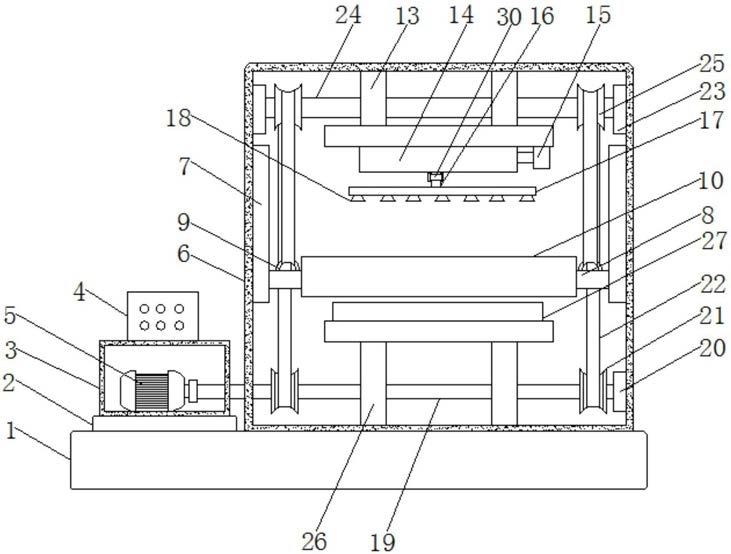

1.一种具有双重功效的医疗用杀菌消毒装置,包括底座(1),其特征在于:所述底座(1)的顶部一侧固定连接有机座(2),所述机座(2)的顶部固定连接有机箱(3),所述机箱(3)的顶部固定连接有控制器(4),所述机箱(3)的内部固定连接有电机(5),所述底座(1)的顶部另一侧固定连接有箱体(6),所述箱体(6)的内壁两侧固定连接有滑轨(7),所述滑轨(7)的轨道内滑动连接有滑块(8),所述滑块(8)的顶部固定连接有挂环(9),所述滑块(8)远离滑轨(7)的一端固定连接有放置槽(10),所述放置槽(10)的内壁底部镶嵌有透气网板(11),所述透气网板(11)的顶部固定连接有隔板(12),所述箱体(6)的内壁顶部固定连接有第一支架(13),所述第一支架(13)的底部从左往右依次固定连接有环乙烷气体罐(14)和空气增压泵(15),且空气增压泵(15)的输气口与环乙烷气体罐(14)的一侧通过管道连通,所述环乙烷气体罐(14)的底部固定连接有输气管(16),所述输气管(16)的底部连通有横管(17),所述横管(17)的底端连通有喷嘴(18);

所述电机(5)的输出轴通过联轴器固定连接有旋转轴(19),所述旋转轴(19)的一端依次贯穿机箱(3)与箱体(6)的一侧并延伸至箱体(6)的内部,所述旋转轴(19)延伸至箱体(6)内部的一端与箱体(6)内壁上固定连接的第一轴承(20)转动连接,所述旋转轴(19)上固定套接有绕线轮(21),所述绕线轮(21)上缠绕设有拉力绳(22),所述箱体(6)的两侧内壁且位于滑轨(7)的上部固定连接有第二轴承(23),两个第二轴承(23)之间转动连接有转动杆(24),所述转动杆(24)上且对应绕线轮(21)的上方固定套接有滚轮(25),所述拉力绳(22)远离绕线轮(21)的一端通过滚轮(25)与挂环(9)固定连接;

所述箱体(6)的内腔底部固定连接有第二支架(26),所述第二支架(26)的顶部固定连接有加热壳(27),所述加热壳(27)的内部设置有导热棒(28),所述导热棒(28)的侧面环绕设置有加热丝(29),所述控制器(4)分别与电机(5)、空气增压泵(15)和加热丝(29)电性连接。

2.根据权利要求1所述的一种具有双重功效的医疗用杀菌消毒装置,其特征在于:所述输气管(16)上设置有电磁阀(30),所述控制器(4)与电磁阀(30)电性连接。

3.根据权利要求1所述的一种具有双重功效的医疗用杀菌消毒装置,其特征在于:所述透气网板(11)由两个孔径密度不同的网板构成,所述透气网板(11)的底部与壳体壳的透气口对齐设置。

4.根据权利要求1所述的一种具有双重功效的医疗用杀菌消毒装置,其特征在于:所述喷嘴(18)的数量不少于七个,且喷嘴(18)等距离设置在横管(17)上,所述横管(17)的长度小于放置槽(10)的长度。
