专利号: 2017203555947
申请人: 四川交通职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

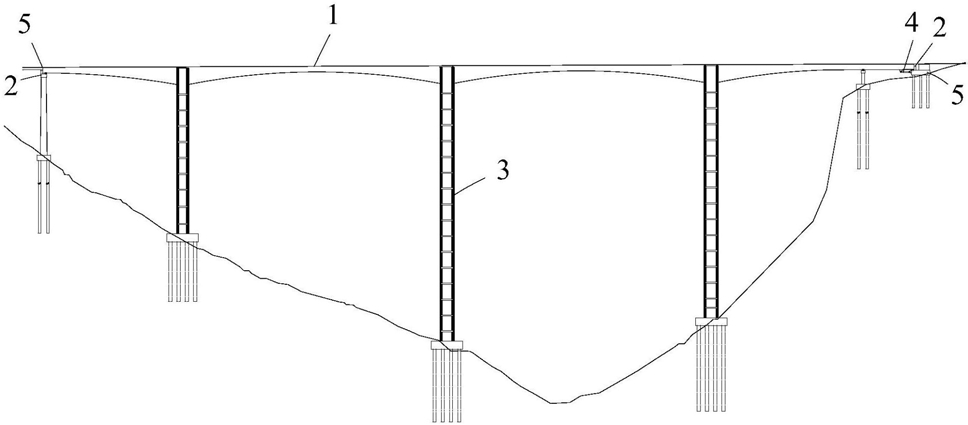

1.一种高墩大跨窄桥高性能抗震连续刚构结构体系,包括若干个桥墩(3)、桥台(2)和设于桥墩(3)和桥台(2)上方的主梁(1),其特征在于,每个所述桥墩(3)从墩顶到墩底采用变截面放坡结构,且桥墩(3)墩顶横向宽度大于主梁(1)梁底横向宽度;所述主梁(1)两端与桥台(2)之间设有伸缩缝(5),其中主梁(1)一端与桥台(2)之间设有纵向约束构造(4)。

2.根据权利要求1所述的一种高墩大跨窄桥高性能抗震连续刚构结构体系,其特征在于,所述桥墩(3)是沿横向从墩顶到墩底采用变截面放坡结构。

3.根据权利要求2所述的一种高墩大跨窄桥高性能抗震连续刚构结构体系,其特征在于,桥墩(3)沿横向从墩顶到墩底采用1:80-1:60的放坡结构。

4.根据权利要求1所述的一种高墩大跨窄桥高性能抗震连续刚构结构体系,其特征在于,所述桥墩(3)墩顶横向宽度比主梁(1)梁底横向宽度大200-500cm。

5.根据权利要求1所述的一种高墩大跨窄桥高性能抗震连续刚构结构体系,其特征在于,所述桥墩(3)墩底横向宽度比墩顶横向宽度大200-500cm。

6.根据权利要求1-5任一所述的一种高墩大跨窄桥高性能抗震连续刚构结构体系,其特征在于,每个所述桥墩(3)包括四个钢管混凝土墩柱(31),每个所述桥墩(3)形成钢管混凝土箱型截面,相邻两个墩柱(31)之间从上到下间隔设有沿水平方向的横隔板(32)。

7.根据权利要求6所述的一种高墩大跨窄桥高性能抗震连续刚构结构体系,其特征在于,所述桥墩(3)的四个墩柱(31)中,两个侧面的墩柱(31)相对倾斜设置,且每个侧面的两个墩柱(31)相互平行设置。

8.根据权利要求7所述的一种高墩大跨窄桥高性能抗震连续刚构结构体系,其特征在于,四个墩柱(31)的形状和大小均相等。

9.根据权利要求6所述的一种高墩大跨窄桥高性能抗震连续刚构结构体系,其特征在于,所述纵向约束构造(4)包括用于连接在主梁(1)和桥台(2)之间的预应力钢束或阻尼器(45)。

10.根据权利要求9所述的一种高墩大跨窄桥高性能抗震连续刚构结构体系,其特征在于,所述纵向约束构造(4)还包括连接在所述主梁(1)上的预埋钢板一(41)和双耳叉一(42),以及连接在桥台(2)上的预埋钢板二(43)和双耳叉二,所述双耳叉一(42)和双耳叉二(44)之间连接预应力钢束或阻尼器(45)。
