专利号: 2017203557181
申请人: 四川交通职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

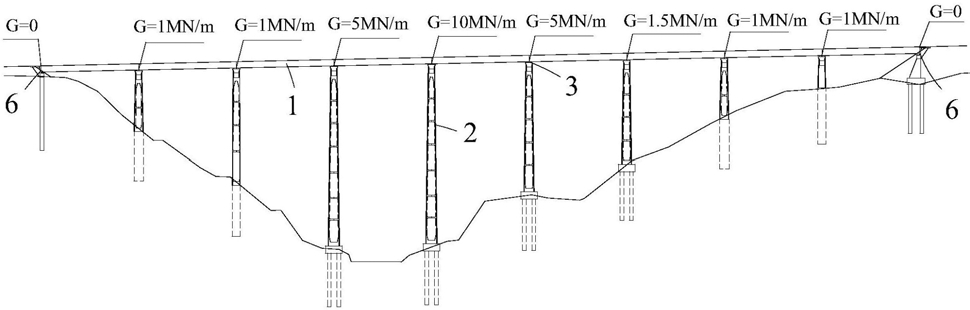

1.一种超高桥墩钢管混凝土连续梁抗震结构体系梁式桥,包括若干个高度不等的桥墩(2)和设于桥墩(2)上方的主梁(1),其特征在于,所述主梁(1)与桥墩(2)通过支座(3)相互连接,该桥墩(2)的高度越高,其采用的与主梁(1)相连接的支座(3)剪切刚度值越大,即桥墩(2)与主梁(1)连接的支座(3)的剪切刚度值,随着桥墩(2)高度的增加而变大。

2.根据权利要求1所述的超高桥墩钢管混凝土连续梁抗震结构体系梁式桥,其特征在于,所有所述支座(3)均为弹性阻尼支座(3),不同高度桥墩(2)采用的支座(3)内部的弹性材料的弹性模量值不同。

3.根据权利要求2所述的超高桥墩钢管混凝土连续梁抗震结构体系梁式桥,其特征在于,所述弹性材料为橡胶材质。

4.根据权利要求1所述的超高桥墩钢管混凝土连续梁抗震结构体系梁式桥,其特征在于,所述主梁(1)两端与桥台之间设有伸缩缝(6)。

5.根据权利要求4所述的超高桥墩钢管混凝土连续梁抗震结构体系梁式桥,其特征在于,所述主梁(1)两端与桥台之间设有的伸缩缝(6)长度为1-3mm。

6.根据权利要求1-5任一所述的超高桥墩钢管混凝土连续梁抗震结构体系梁式桥,其特征在于,每个所述桥墩(2)上支座(3)的支座(3)剪切刚度值大小与主梁(1)位移零点之间的距离成反比关系。

7.根据权利要求6所述的超高桥墩钢管混凝土连续梁抗震结构体系梁式桥,其特征在于,所述主梁(1)连接的所有桥墩(2)均匀分布。

8.根据权利要求6所述的超高桥墩钢管混凝土连续梁抗震结构体系梁式桥,其特征在于,每个所述支座(3)上方设有用于连接主梁(1)的主梁支座板(4),下方设有用于连接桥墩(2)的支座下钢板(5)。
