专利号: 2017203968263
申请人: 衢州学院
专利类型:实用新型
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

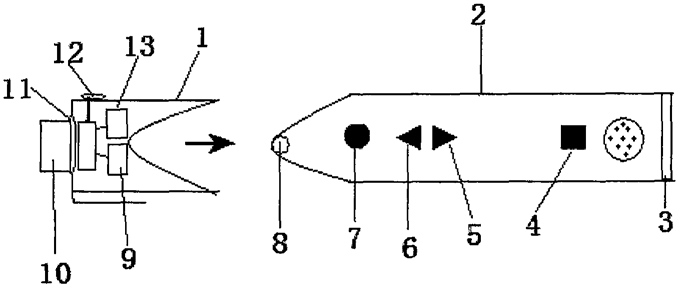

1.一种英语教学专用激光笔,包括笔壳、存储器、激光指引装置、PPT遥控装置、英语单词识读装置、电源模块,其特征是:所述笔壳包括笔帽和笔身,笔帽可以插接在笔身上;所述笔帽顶端设有出孔,出孔内设有可以插入计算机USB插口的USB集线器、存储器、PPT遥控无线接收模块,USB集线器分别与存储器、PPT遥控无线接收模块相连接,笔帽外侧设有可以推拉USB集线器的伸缩键块,伸缩键块可以使USB集线器伸缩出孔内外;所述笔身内部设有激光指引装置、PPT遥控无线发射模抉、英语单词识读装置、电源模块,笔身外侧面上设有激光开关键、PPT上翻键、PPT下翻键、英语单词识读装置开关键;

所述存储器设置在笔帽顶端出孔内部并与USB集线器相连接,存储器为FLASH存储器,存储器用于存储课前准备的英语教学课件;

所述激光指引装置包括激光发射器、激光开关键,激光发射器设置在笔身前端,激光开关键设置在笔身外侧面上,激光发射器通过导线、激光开关键与电源模块相连接;

所述PPT遥控装置包括PPT遥控无线发射模块和对应的PPT遥控无线接收模块;所述PPT遥控无线发射模块设置在笔身上,PPT遥控无线发射模块包括编码器和无线发射器,其中编码器的编码脚连接笔身外侧面上的PPT上翻键、PPT下翻键;所述PPT遥控无线接收模块设置在笔帽顶端出孔内部并与USB集线器相连接,PPT遥控无线接收模块包括无线接收器、解码器;

所述英语单词识读装置包括扫描仪、英文单词识别模块、WT588D语音单片机、89C2051单片机、扬声器、英语单词识读装置开关键,其中扫描仪设置笔身末端,扫描仪的输出口与英文单词识别模块的输入口IN相连,英文单词识别模块中存储有单词音标信息,英文单词识别模块的输入口OUT连接WT588D语音单片机,将英文单词信息传送给WT588D语音单片机,WT588D语音单片机分别与89C2051单片机、电源模块、扬声器相连,89C2051单片机与英语单词识读装置开关键相连,英语单词识读装置开关键与电源模块相连;

所述电源模块设置在笔身内,电源模块包括电池、电源管理电路;所述电池为可充锂电池;所述电源管理电路为DC-DC芯片;所述电源模块通过导线给激光指引装置、PPT遥控无线发射模块、英语单词识读装置提供电能。

2.根据权利要求1所述一种英语教学专用激光笔,其特征是:所述编码器为编码芯片TDH2240,所述无线发射器为ASK无线发射芯片MICRF113。

3.根据权利要求1所述一种英语教学专用激光笔,其特征是:所述无线接收器为无线接收芯片RF83B。

4.根据权利要求1所述一种英语教学专用激光笔,其特征是:所述扫描仪的型号为Exmor APS HD-a5。
