专利号: 2017204855239
申请人: 河北建筑工程学院
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种组合式灌浆套筒,包括主套筒(1)和副套筒(2),其特征在于:一个所述主套筒(1)和数个副套筒(2)串联连接形成组合式灌浆套筒;

所述主套筒(1)和副套筒(2)的内壁上均设有剪力键(3),所述主套筒(1)上端和下端分别设有用于与连接钢筋连接的套筒上口一(14)和套筒下口一(15),所述套筒上口一(14)的内壁上设有螺纹一(16);所述主套筒(1)上部设有出浆口一(11),下部设有一个灌浆口(12)和两个水平流浆口一(13);

所述副套筒(2)上端和下端分别设有用于与连接钢筋连接的套筒上口二(23)和套筒下口二(24),所述套筒上口二(23)的内壁上设有螺纹二(25),所述副套筒(2)上部设有一个出浆口二(21),下部设有一个或两个水平流浆口二(22);

相邻所述主套筒(1)与副套筒(2)之间或副套筒(2)与副套筒(2)之间通过连接导管(4)连接固定,所述连接导管(4)与水平流浆口一(13)或水平流浆口二(22)螺纹连接。

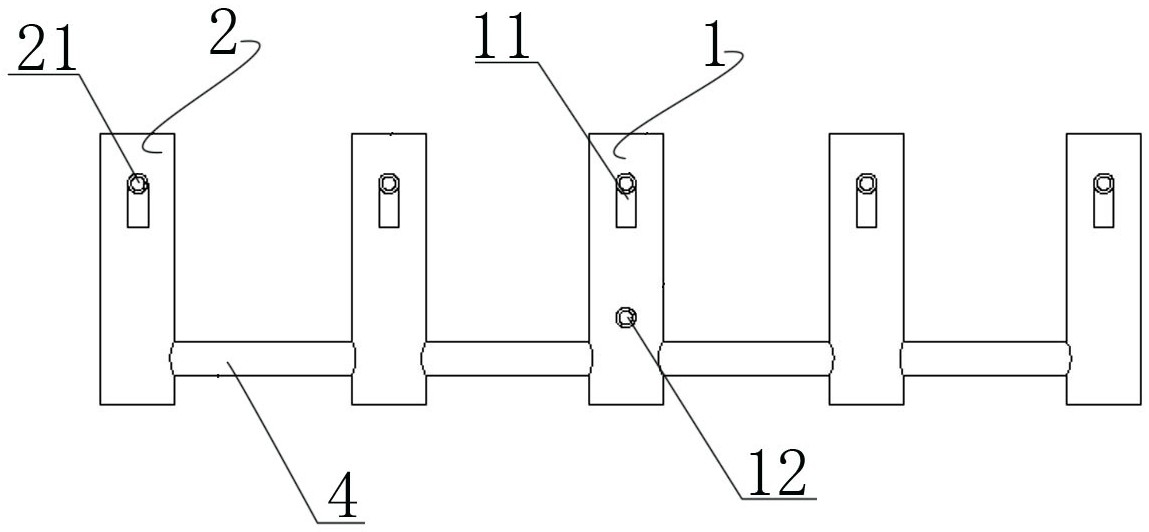

2.如权利要求1所述的一种组合式灌浆套筒,其特征在于:所述主套筒(1)和数个副套筒(2)串联连接形成一字形组合式灌浆套筒;位于所述一字型组合式灌浆套筒边缘部位的两个副套筒(2)下部均设有一个水平流浆口二(22),位于中部副套筒(2)下部均设有两个水平流浆口二(22)。

3.如权利要求1所述的一种组合式灌浆套筒,其特征在于:所述主套筒(1)上的两个水平流浆口一(13)所处直线互相垂直或共线。

4.如权利要求3所述的一种组合式灌浆套筒,其特征在于:所述主套筒(1)和数个副套筒(2)串联连接形成闭合的口字形组合式灌浆套筒;所述口字形组合式灌浆套筒的副套筒(2)下部均设有两个水平流浆口二(22),位于所述口字形组合式灌浆套筒角部的主套筒(1)的两个水平流浆口一(13)和副套筒(2)的两个水平流浆口二(22)所处直线均互相垂直。

5.如权利要求1 4任意一项所述的一种组合式灌浆套筒,其特征在于:所述出浆口一~

(11)和出浆口二(21)均为斜向上出口,所述灌浆口(12)为水平口;所述出浆口一(11)和灌浆口(12)位于同一竖向直线上。
