专利号: 201720593250X
申请人: 成都大学
专利类型:实用新型
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

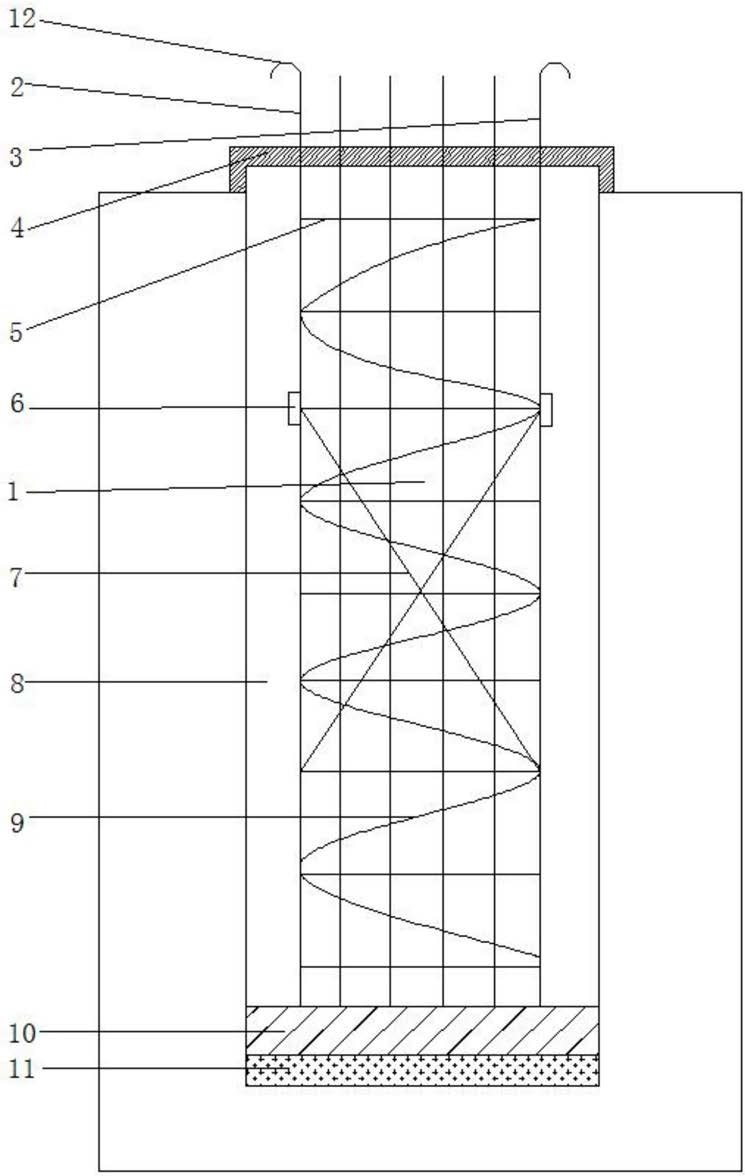

1.一种改进的钻孔灌注桩结构,包括桩体(8),其特征在于,所述桩体(8)为圆柱体空腔结构,且桩体(8)底端预留有沉渣层(11),沉渣层(11)的顶部设有膨胀层(10),所述桩体(8)内部垂直放置有钢筋笼(1),所述钢筋笼(1)包括第一主筋(2)和第二主筋(3),且第一主筋(2)和第二主筋(3)的顶端均焊接有挂钩(12),所述第一主筋(2)和第二主筋(3)的侧壁中上端均焊接有定位块(6),所述第一主筋(2)的外壁焊接有箍筋(5)和螺旋箍筋(9),且箍筋(5)的横截面为正八边形,所述钢筋笼(1)内壁设有两根交叉焊接的定位钢筋(7),且定位钢筋(7)两个顶端分别与两个定位块(6)焊接,定位钢筋(7)两个底端分别焊接在第一主筋(2)和第二主筋(3)的中下端,所述桩体(8)的顶端浇筑有防水混凝土防水层(4),所述桩体(8)和钢筋笼(1)之间浇筑有混凝土层。

2.根据权利要求1所述的一种改进的钻孔灌注桩结构,其特征在于,所述第一主筋(2)和第二主筋(3)之间垂直焊接有若干根钢筋,且钢筋等距离分布于钢筋笼(1)内壁上。

3.根据权利要求1所述的一种改进的钻孔灌注桩结构,其特征在于,所述挂钩(12)的数量为四个,且挂钩(12)分布在钢筋笼(1)顶端的四个方向。

4.根据权利要求1所述的一种改进的钻孔灌注桩结构,其特征在于,所述沉渣层(11)内混合有膨胀剂,且膨胀层(10)内填充有海绵。

5.根据权利要求1所述的一种改进的钻孔灌注桩结构,其特征在于,所述螺旋箍筋(9)呈螺旋状分布在钢筋笼(1)的外壁,且螺旋箍筋(9)焊接在钢筋笼(1)的外壁,所述螺旋箍筋(9)的横截面为圆形,且螺旋箍筋(9)的每个截面有八个焊点。

6.根据权利要求1所述的一种改进的钻孔灌注桩结构,其特征在于,所述钢筋笼(1)的横截面为正八边形,且螺旋箍筋(9)的横截面为钢筋笼(1)的横截面的外切圆。
