专利号: 201720596212X
申请人: 镇江市高等专科学校
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-05-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

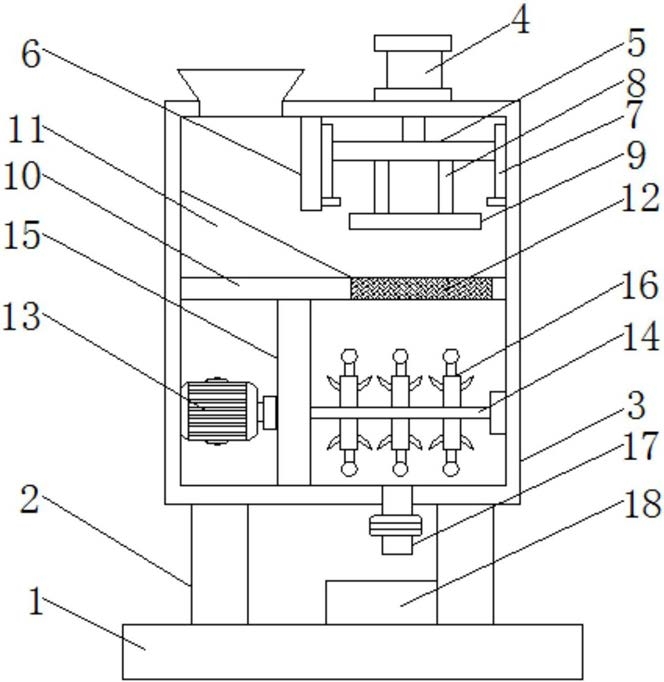

1.一种农业化肥结块破碎混合机,包括底座(1),其特征在于:所述底座(1)的顶部两侧均固定连接有支撑腿(2),所述支撑腿(2)的顶部固定连接有箱体(3),所述箱体(3)的顶部一侧设置有进料口,所述箱体(3)的顶部另一侧固定连接有气缸(4),所述气缸(4)的伸缩杆贯穿箱体(3)的顶部并延伸至箱体(3)的内部与滑板(5)的顶部固定连接,所述箱体(3)的内壁顶部固定连接有竖板(6),所述竖板(6)的一侧与箱体(3)的内壁一侧均固定连接有滑轨(7),所述滑板(5)的两端与滑轨(7)的轨道滑动连接,所述滑板(5)的底部固定连接有两个竖杆(8),所述竖杆(8)的底端固定连接有压板(9),所述箱体(3)的中部固定连接有支撑板(10),所述支撑板(10)的顶部一侧且位于进料口的下方设置有斜板(11),所述支撑板(10)的另一侧镶嵌有过滤网板(12),所述箱体(3)的内壁一侧固定连接有电机(13),所述电机(13)的输出轴上通过联轴器固定连接有旋转轴(14),所述支撑板(10)的底部一侧固定连接有挡板(15),所述挡板(15)的底部与箱体(3)的内壁底部固定连接,所述旋转轴(14)的一端贯穿挡板(15)并与箱体(3)内壁一侧的轴承转动连接,所述旋转轴(14)的侧面设置有破碎装置(16),所述箱体(3)的底部连通有出料管(17),所述底座(1)的顶部且位于支撑腿(2)之间设置有储料槽(18);

所述破碎装置(16)包括壳体(161),所述壳体(161)的内壁底部固定连接有缓冲弹簧(162),所述缓冲弹簧(162)的顶部固定连接有活塞(163),且活塞(163)的顶部固定连接有搅拌杆(164),所述搅拌杆(164)的顶端贯穿壳体(161)的顶部并延伸至其外侧与破碎球(165)固定连接,所述壳体(161)的两侧均固定连接有破碎刀片(166)。

2.根据权利要求1所述的一种农业化肥结块破碎混合机,其特征在于:所述压板(9)与过滤网板(12)对齐设置,并且过滤网板(12)由两个孔径密度不同的网板构成。

3.根据权利要求1所述的一种农业化肥结块破碎混合机,其特征在于:所述滑轨(7)的底部固定连接有限位块。

4.根据权利要求1所述的一种农业化肥结块破碎混合机,其特征在于:所述出料管(17)上设置有手动阀门,并且出料管(17)与储料槽(18)的槽口对齐设置。

5.根据权利要求1所述的一种农业化肥结块破碎混合机,其特征在于:所述破碎装置(16)的数量为六个,且以三个为一组对称设在旋转轴(14)上。
