专利号: 2017205970291
申请人: 西安理工大学
专利类型:实用新型
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

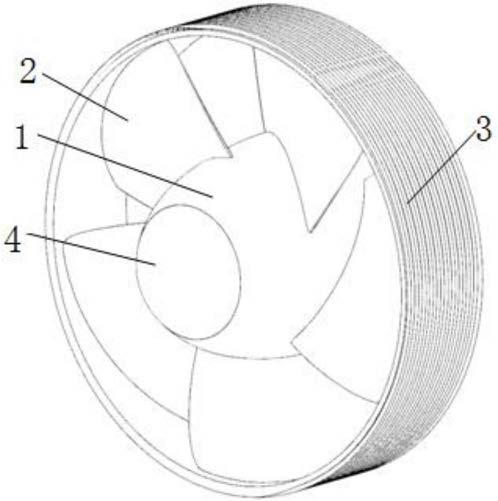

1.一种无叶顶间隙泄露的诱导轮,其特征在于:包括诱导轮轮毂体(1),沿诱导轮轮毂体(1)的周向均匀分布有一圈轴流式叶片(2),轴流式叶片(2)的外缘同轴设有轮缘环套(3),轴流式叶片(2)与轮缘环套(3)的内表面固接为一体,诱导轮轮毂体(1)靠近泵进口的一端端部设有锁紧螺母(4)。

2.根据权利要求1所述的一种无叶顶间隙泄露的诱导轮,其特征在于:所述轴流式叶片(2)的数量不少于3片。

3.根据权利要求1所述的一种无叶顶间隙泄露的诱导轮,其特征在于:所述轮缘环套(3)的外表面设有连续的螺旋形迷宫密封齿。

4.根据权利要求3所述的一种无叶顶间隙泄露的诱导轮,其特征在于:所述螺旋形迷宫密封齿的齿形为矩形。

5.根据权利要求3所述的一种无叶顶间隙泄露的诱导轮,其特征在于:所述螺旋形迷宫密封齿的旋进方向为:从所述诱导轮进口至出口,按与所述诱导轮旋转方向相反的方向进行旋进。

6.根据权利要求1所述的一种无叶顶间隙泄露的诱导轮,其特征在于:所述锁紧螺母(4)为圆锥状或者半球形。
