专利号: 2017206191124
申请人: 河北建筑工程学院
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种预制拼装整体式框架填充墙体系,包括由框架梁(1)和框架柱(2)围合成的矩形框架以及填充在矩形框架中的填充墙;其特征在于:所述矩形框架的四个转角位置处均预埋有边竖向短轴(3)和水平连接板(4);所述边竖向短轴(3)连接在框架梁(1)的内侧两端,且边竖向短轴(3)的自由端一侧设有外螺纹;所述水平连接板(4)连接在框架柱(2)的内侧两端,且水平连接板(4)上开有通孔;所述水平连接板(4)到框架梁(1)的距离大于边竖向短轴(3)的高度;所述填充墙的两侧分别设有竖向的承接边板(5.2);所述承接边板(5.2)的厚度不大于填充墙厚度的一半,两块承接边板(5.2)关于填充墙中心对称设置、且分别与填充墙的前侧面和后侧面平齐;所述承接边板(5.2)的内侧、上下两端分别设有外边插槽(8);所述承接边板(5.2)上的外边插槽(8)对应插接在水平连接板(4)与框架梁(1)之间的间隙中,且外边插槽(8)的槽口与水平连接板(4)上的通孔对齐;在水平连接板(4)上的通孔和外边插槽(8)的槽口中穿有连接螺栓(9),将填充墙与框架柱(2)可拆卸连接;所述边竖向短轴(3)对应插接在外边插槽(8)的槽口;在边竖向短轴(3)上连接有螺母,将填充墙与框架梁(1)可拆卸连接。

2.根据权利要求1所述的一种预制拼装整体式框架填充墙体系,其特征在于:所述填充墙包括有两块边填充墙单元(5);其中,每块边填充墙单元(5)包括有边填充墙单元主体(5.1)、承接边板(5.2)和边承插连接板(5.3);所述边承插连接板(5.3)与承接边板(5.2)关于中心对称设置;两块边填充墙单元(5)之间通过边承插连接板(5.3)拼接连接;所述边填充墙单元主体(5.1)、承接边板(5.2)与框架柱(2)围城的凹槽(15)中填充岩棉。

3.根据权利要求2所述的一种预制拼装整体式框架填充墙体系,其特征在于:所述边承插连接板(5.3)内侧面的上下端分别连接有竖向的内边插槽(10);所述内边插槽(10)的宽度等于边承插连接板(5.3)的宽度的一半,且沿着边填充墙单元主体(5.1)端面设置;在内边插槽(10)的外侧、边承插连接板(5.3)的上下端分别开有与内边插槽(10)相对应的第一缺口(11);所述第一缺口(11)上设有竖向的螺杆(12);其中一块边填充墙单元(5)上的螺杆(12)插接在另一块边填充墙单元(5)上的内边插槽(10)中,并通过螺母固定。

4.根据权利要求3所述的一种预制拼装整体式框架填充墙体系,其特征在于:所述填充墙包括有还包括有一块或者多块中间填充墙单元(6);其中多块中间填充墙单元(6)之间可拆卸连接,中间填充墙单元(6)与边填充墙单元(5)之间可拆卸连接。

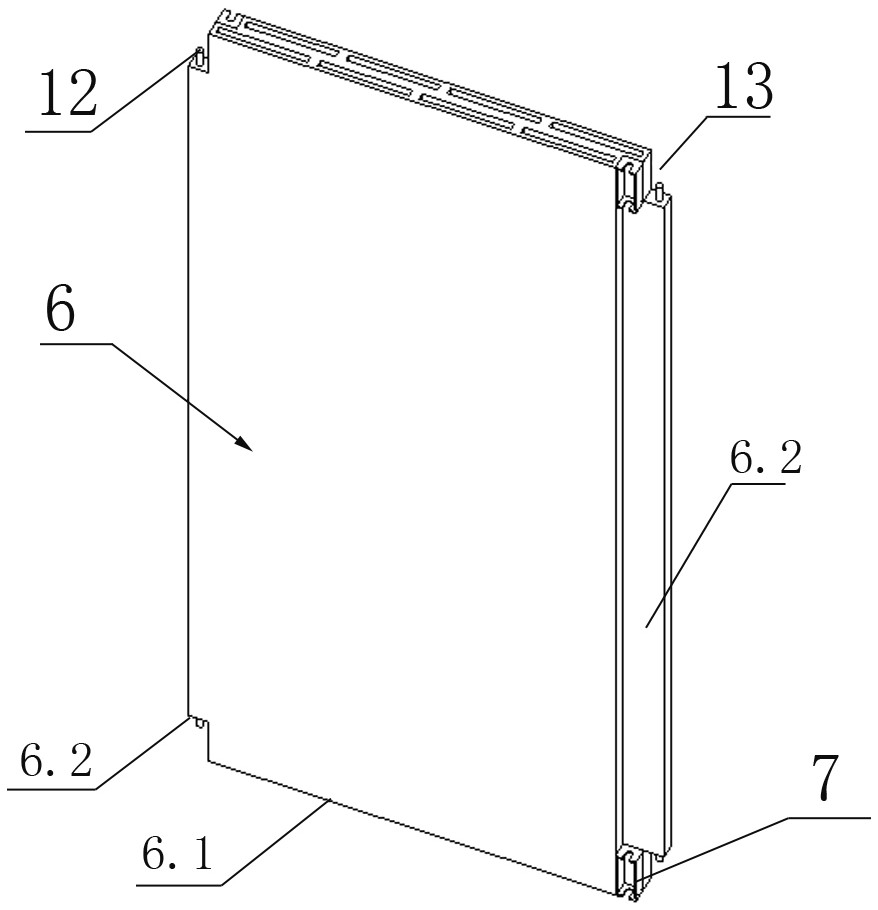

5.根据权利要求4所述的一种预制拼装整体式框架填充墙体系,其特征在于:所述中间填充墙单元(6)包括有中间填充墙单元主体(6.1)和两块分别连接在中间填充墙单元主体(6.1)两侧的中间承插连接板(6.2);所述中间承插连接板(6.2)的厚度不大于中间填充墙单元主体(6.1)厚度的一半,两块中间承插连接板(6.2)关于中间填充墙单元主体(6.1)中心对称设置、且分别与中间填充墙单元主体(6.1)的前侧面和后侧面平齐;

所述中间承插连接板(6.2)内侧面的上下端分别连接有竖向的中部插槽(7);所述中部插槽(7)的宽度等于中间承插连接板(6.2)宽度的一半,且沿着中间填充墙单元主体(6.1)端面设置;在中部插槽(7)的外侧、中间承插连接板(6.2)的上下端分别开有与中部插槽(7)相对应的第二缺口(13);所述第二缺口(13)上设有竖向的螺杆(12);

两块中间填充墙单元(6)之间通过连接在其中一块中间填充墙单元上的螺杆(12)与另一块中间填充墙单元上的中部插槽(7)插接连接,且螺杆(12)上连接螺母固定;所述中间填充墙单元(6)与边填充墙单元(5)之间通过连接在中间填充墙单元(6)上的螺杆(12)与边填充墙单元(5)上的内边插槽(10)插接连接以及连接在边填充墙单元(5)上的螺杆(12)与中间填充墙单元(6)上的中部插槽(7)插接连接,且螺杆(12)上均连接螺母固定。

6.根据权利要求5所述的一种预制拼装整体式框架填充墙体系,其特征在于:所述框架梁(1)上、对应中间填充墙单元(6)与中间填充墙单元(6)的连接位置处和中间填充墙单元(6)与边填充墙单元(5)的连接位置处设有中部竖向短轴(14);所述中部竖向短轴(14)对应插接在中部插槽(7)和内边插槽(10)中。

7.根据权利要求6所述的一种预制拼装整体式框架填充墙体系,其特征在于:所述边填充墙单元(5)和中间填充墙单元(6)顶面上、间隔设有通长的竖向孔道(17);所述中部插槽(7)、外边插槽(8)、和内边插槽(10)均由槽钢制成;其中,槽钢的上翼缘板和下翼缘板的前端中部均开有槽口;槽钢的两侧、上翼缘板和下翼缘板之间均设有竖向支撑板(16)。
