专利号: 2017206221384
申请人: 温州市麦特力克电器有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2023-08-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

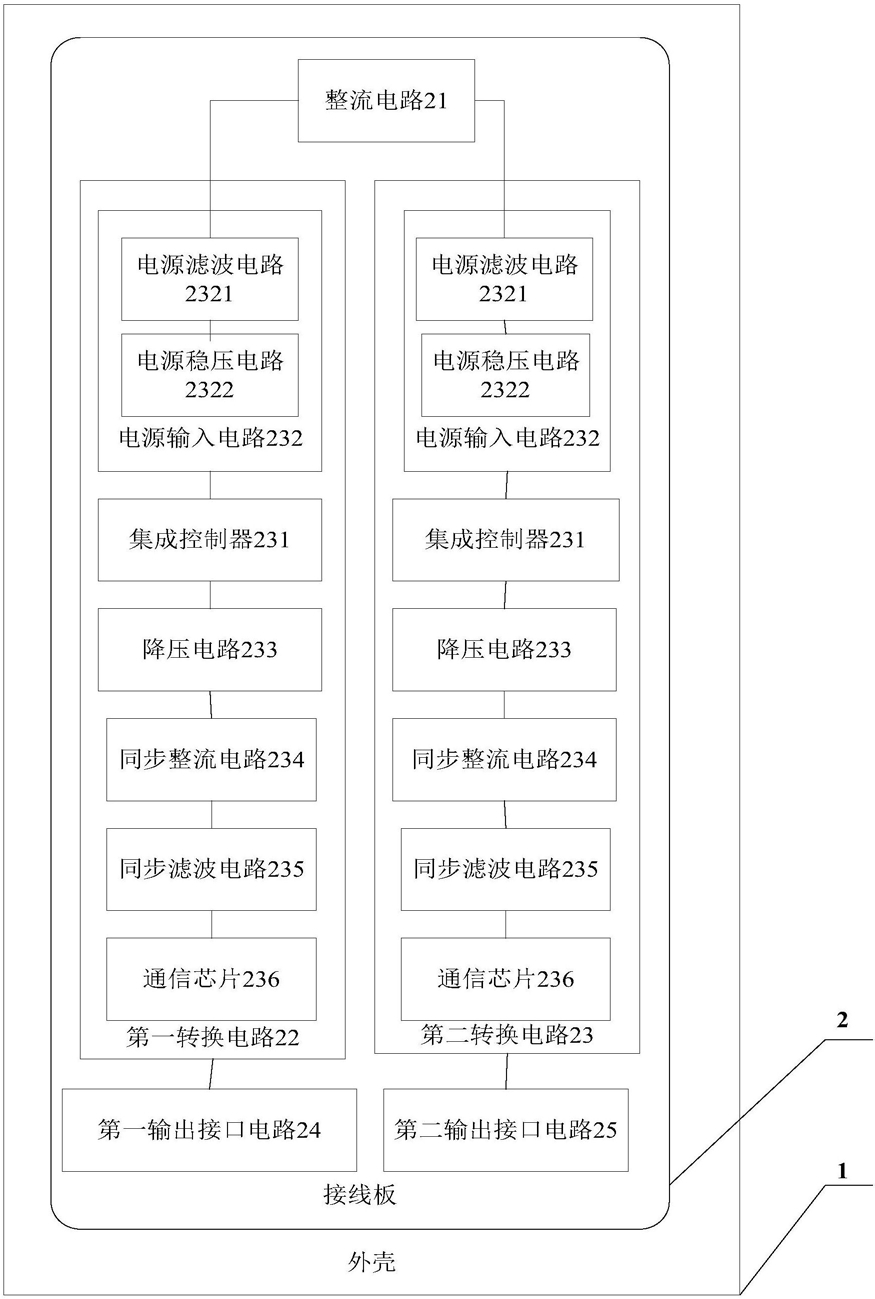

1.一种电源转换插座,包括外壳和设置在所述外壳内部的接线板,其特征在于,所述接线板上设置有与交流电源连接的整流电路,所述整流电路的输出端至少连接第一转换电路和第二转换电路,所述第一转换电路连接第一输出接口电路,所述第二转换电路连接第二输出接口电路,其中所述第一转换电路和/或第二转换电路分别包括集成控制器、电源输入电路、降压电路;

所述集成控制器的输入端连接所述降压电路的输入端,所述集成控制器的电源端连接所述电源输入电路,所述集成控制器的控制端连接多个电阻,所述集成控制器的输出端连接所述第一输出接口电路和/或第二输出接口电路。

2.根据权利要求1所述的电源转换插座,其特征在于,所述集成控制器包括:MOS开关管和光耦器件;

所述MOS开关管和所述光耦器件集成在所述集成控制器内部。

3.根据权利要求1所述的电源转换插座,其特征在于,所述第一转换电路和/或第二转换电路还分别包括同步整流电路、同步滤波电路;

所述同步整流电路的输入端连接所述降压电路的输出端,所述同步整流电路的输出端连接所述同步滤波电路的第一输入端,所述同步滤波电路的第二输入端分别连接所述集成控制器的输出端和所述降压电路的输出端。

4.根据权利要求1所述的电源转换插座,其特征在于,所述第一转换电路和/或第二转换电路还分别包括通信芯片,所述通信芯片的输入端连接所述集成控制器的反馈端,所述通信芯片的数据端连接所述第一输出接口电路和/或第二输出接口电路。

5.根据权利要求1所述的电源转换插座,其特征在于,电源输入电路包括:

电源滤波电路,分别连接所述整流电路和所述降压电路;

电源稳压电路,分别连接所述降压电路和所述集成控制器。
