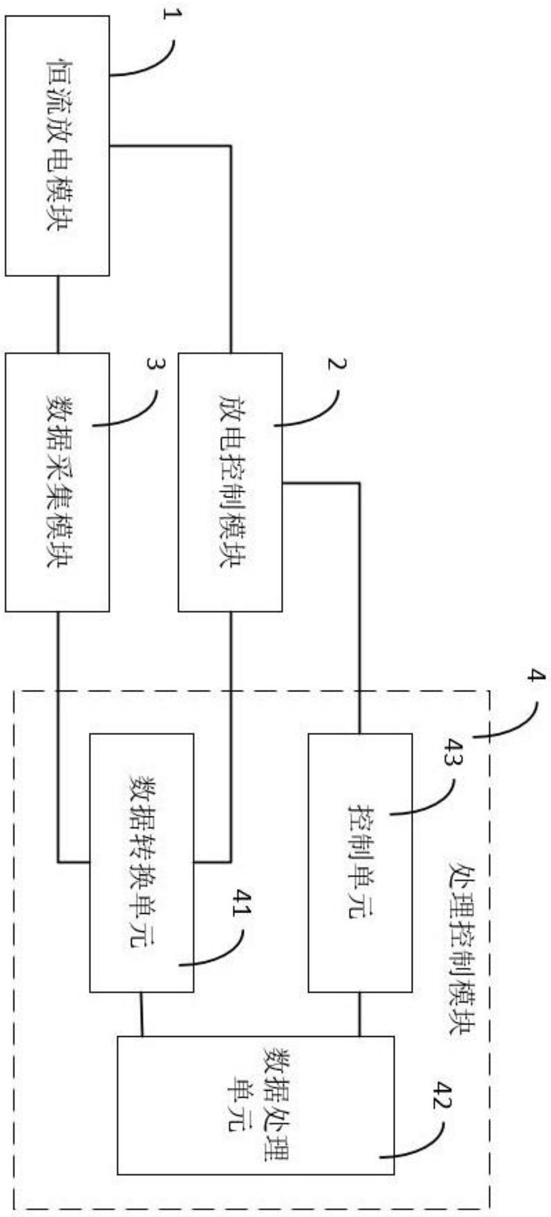

1.一种锂电池电量测试装置，其特征在于，包括：恒流放电模块(1)、放电控制模块(2)、数据采集模块(3)以及处理控制模块(4)；

处理控制模块(4)包括数据转换单元(41)、数据处理单元(42)以及控制单元(43)；

恒流放电模块(1)分别与放电控制模块(2)以及数据采集模块(3)连接；放电控制模块(2)分别与数据转换单元(41)以及控制单元(43)连接；数据采集模块(3)与数据转换单元(41)连接；数据处理单元(42)分别与数据转换单元(41)以及控制单元(43)连接。

2.如权利要求1所述的锂电池电量测试装置，其特征在于，所述恒流放电模块(1)包括：

直流源接口DC、电阻R3、电阻R4、电阻R5、电阻R7、电阻R9、可变电阻R1、电解电容C1、电容C3、电解电容C4、可控精密稳压源U1、N沟场效应管Q1以及运算放大器U2A；

直流源接口DC的2脚分别与正12伏直流电源以及电阻R9一端连接；电阻R9另一端分别与可控精密稳压源U1的阴极、可控精密稳压源U1的参考极、电解电容C1正极以及可变电阻R1的1脚连接；可变电阻R1的2脚与电阻R3的一端连接；电阻R3另一端分别与电容C3一端、电阻R4一端以及运算放大器U2A的3脚连接；运算放大器U2A的2脚分别与电阻R7一端以及N沟场效应管Q1的S极连接；运算放大器U2A的1脚与N沟场效应管Q1的G极连接；N沟场效应管Q1的D极与电阻R5一端连接；运算放大器U2A的8脚与正12伏直流电源连接；电阻R5另一端与电解电容C4正极以及放电控制模块(2)连接；直流源接口DC的1脚分别与模拟地、可控精密稳压源U1的阳极、电解电容C1负极、可变电阻R1的3脚、电容C3的另一端、电阻R4另一端、运算放大器U2A的4脚、电解电容C4负极以及电阻R7另一端连接；电阻R7两端接入数据采集模块(3)。

3.如权利要求2所述的锂电池电量测试装置，其特征在于，所述数据采集模块(3)包括：

电阻R2、电阻R6、电阻R8、电阻R11以及运算放大器U2B；

运算放大器U2B的5脚与电阻R7一端连接；运算放大器U2B的6脚分别与电阻R2一端以及电阻R8一端连接；运算放大器U2B的7脚分别与电阻R2另一端、电阻R6一端以及电阻R11一端连接；电阻R11另一端与数据转换单元(41)连接；电阻R8另一端分别与电阻R7另一端、电阻R6另一端以及运算放大器U2B的4脚连接。

4.如权利要求3所述的锂电池电量测试装置，其特征在于，所述放电控制模块(2)包括：

电阻R10、电阻R12、电阻R13、电阻R14、三极管Q2、二极管D1、发光二极管LED1以及继电器K1；

控制单元(43)与电阻R13一端连接；电阻R13另一端分别与电阻R12一端以及三极管Q2基极连接；电阻R12另一端分别与正5伏电源以及三极管Q2发射极连接；继电器K1的3脚与电池正极连接，继电器K1的4脚悬空，继电器K1的1脚分别与三极管Q2的集电极、发光二极管LED1正极以及二极管D1负极连接；继电器K1的5脚分别与电阻R10一端以及电阻R5另一端连接；继电器K1的2脚分别与二极管D1正极、模拟地以及电阻R14一端连接；电阻R14另一端与发光二极管LED1负极连接；电阻R10另一端与数据转换单元(41)连接。

5.如权利要求1-4中任一所述的锂电池电量测试装置，其特征在于，所述处理控制模块(4)是Arduino开发板，其中，数据转换单元(41)是ADC采样电路；数据处理单元(42)以及控制单元(43)是可编程芯片。
