专利号: 2017207167349
申请人: 长春工程学院
专利类型:实用新型
专利状态:已下证
专利领域: 一般车辆
更新日期:2023-11-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

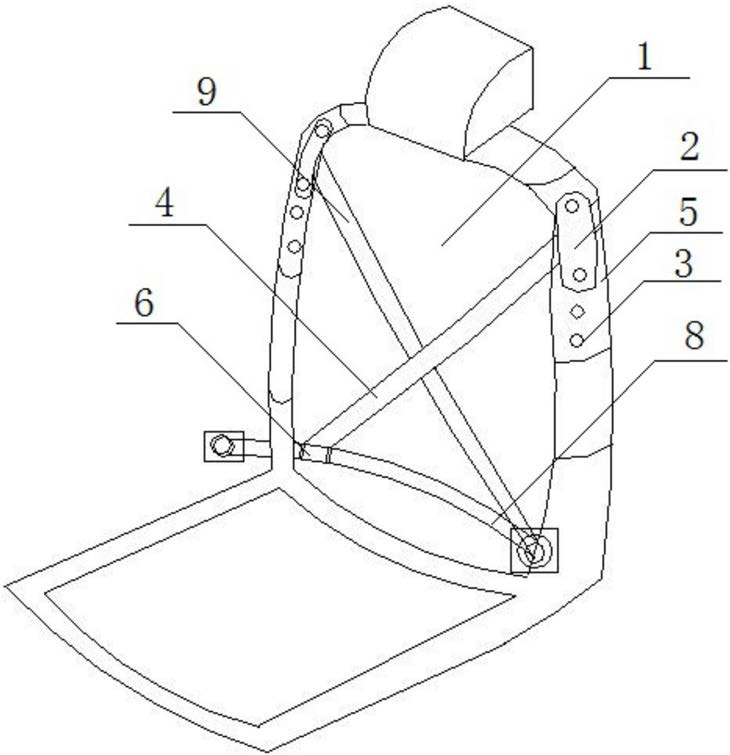

1.一种车用跨交式乘员约束系统,包括三点式安全带,其特征在于:还包括靠背垫(1)、调节带(2)、调节扣(3)、斜向胸带(4)、靠背紧固套(5)及环扣带(6),所述靠背垫(1)通过靠背紧固套(5)紧固在座椅靠背上;在所述靠背紧固套(5)两侧上部各设置有五个调节扣(3);

所述调节带(2)通过调节扣(3)固定在靠背紧固套(5)上,调节带(2)扣系在调节扣(3)上形成导向环;所述斜向胸带(4)穿过导向环,斜向胸带(4)上端缝制在靠背紧固套(5)上,斜向胸带(4)下端缝制在环扣带(6)上;所述环扣带(6)扣接在腰带(8)上,环扣带(6)在腰带(8)上的扣接位置与三点式安全带的肩带(9)和肩带带扣的扣接位置相对于座椅纵向中心面对称。

2.根据权利要求1所述的车用跨交式乘员约束系统,其特征是:相邻两个所述调节扣(3)之间的距离为50mm。

3.根据权利要求1所述的车用跨交式乘员约束系统,其特征是:所述斜向胸带(4)为预紧式安全带。

4.根据权利要求1所述的车用跨交式乘员约束系统,其特征是:所述斜向胸带(4)上设置有调节环。

5.一种车用跨交式乘员约束系统,包括三点式安全带,其特征在于:还包括调节带(2)、调节扣(3)、斜向胸带(4)及环扣带(6),在座椅靠背蒙皮(7)两侧上部各设置有五个调节扣(3);所述调节带(2)通过调节扣(3)紧固在座椅靠背蒙皮(7)侧面上,调节带(2)扣系在调节扣(3)上形成导向环;所述斜向胸带(4)穿过导向环,斜向胸带(4)上端缝制在座椅靠背蒙皮(7)上,斜向胸带(4)下端缝制在环扣带(6)上;所述环扣带(6)扣接在腰带(8)上,环扣带(6)在腰带(8)上的扣接位置与三点式安全带的肩带(9)和肩带带扣的扣接位置相对于座椅纵向中心面对称。

6.根据权利要求5所述的车用跨交式乘员约束系统,其特征是:相邻两个所述调节扣(3)之间的距离为50mm。

7.根据权利要求5所述的车用跨交式乘员约束系统,其特征是:所述斜向胸带(4)为预紧式安全带。

8.根据权利要求5所述的车用跨交式乘员约束系统,其特征是:所述斜向胸带(4)上设置有调节环。
