专利号: 2017207500939
申请人: 美的集团股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2023-06-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

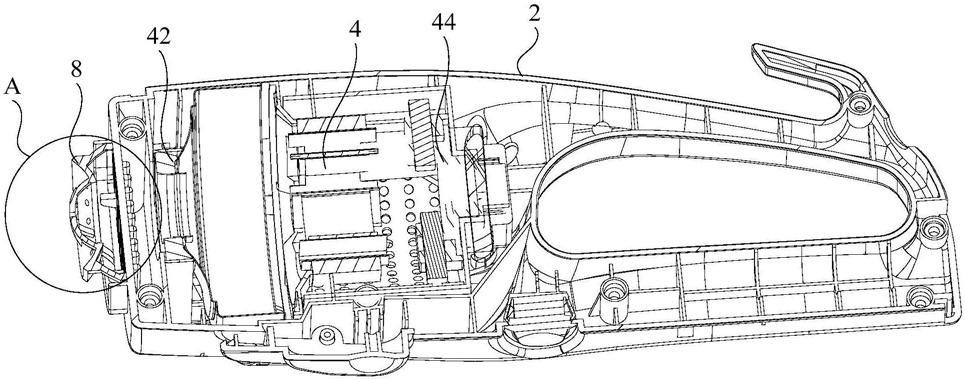

1.一种导流组件,用于吸尘器,所述吸尘器包括外壳罩和吸气装置,其特征在于,所述导流组件包括:进风口,开设在所述外壳罩上,所述外壳罩将所述吸气装置包覆在内部,并使所述吸气装置的吸气端与所述进风口相连接;

导流件本体,所述导流件本体设置在所述进风口远离所述吸气装置的一侧上,所述导流件本体包括第一导流板和至少一个第一连接件,所述第一导流板凸出于所述进风口,且所述第一导流板与所述进风口之间具有间隔,使得气体通过所述间隔进入所述进风口,所述第一连接件的一端与所述第一导流板相连接,所述第一连接件的另一端卡设在所述进风口上。

2.根据权利要求1所述的导流组件,其特征在于,所述第一导流板为由外沿向中心凹陷的导流板,使所述第一导流板的外沿与所述进风口之间的距离大于所述第一导流板的其他部位与所述进风口之间的距离。

3.根据权利要求1所述的导流组件,其特征在于,所述进风口的面积大于所述第一导流板的面积。

4.根据权利要求1至3中任一项所述的导流组件,其特征在于,在所述第一导流板的中心开设有通孔;

所述导流件本体还包括:第二导流板,设置在所述通孔远离所述进风口的一侧上,且所述第二导流板与所述第一导流板之间具有间隙。

5.根据权利要求4所述的导流组件,其特征在于,所述导流件本体还包括:至少一个第二连接件,所述第二连接件的一端与所述通孔的孔壁相连接,所述第二连接件的另一端与所述第二导流板的边沿相连接。

6.根据权利要求4所述的导流组件,其特征在于,所述第二导流板为由外沿向中心凸出,使所述第二导流板的外沿与所述进风口之间的距离小于所述第二导流板的其他部位与所述进风口之间的距离。

7.根据权利要求5所述的导流组件,其特征在于,所述通孔的面积大于所述第二导流板的面积,使得所述第二连接件搭设在所述通孔的孔壁与第二导流板的边沿之间时为倾斜设置。

8.根据权利要求4所述的导流组件,其特征在于,在所述第一导流板和/或所述第二导流板上开设有导风孔,所述导风孔的数量为多个,多个所述导风孔之间为均匀分布。

9.根据权利要求5所述的导流组件,其特征在于,所述第一连接件的数量为四个,四个所述第一连接件对称地设置在所述第一导流板的外周;和/或所述第二连接件的数量为四个,四个所述第二连接件对称地设置在所述第二导流板的外周。

10.根据权利要求5至9中任一项所述的导流组件,其特征在于,所述导流件本体还包括:固定支架,所述固定支架为环形支架,所述固定支架与所述进风口的壁面相适配,使得所述固定支架卡设在所述进风口内,且所述第一连接件与所述固定支架相连接。

11.根据权利要求10所述的导流组件,其特征在于,所述进风口的边沿上具有所述导流件本体方向突出的外缘,且所述固定支架抵靠在所述外缘上。

12.根据权利要求5至9中任一项所述的导流组件,其特征在于,在所述导流件本体靠近所述进风口一侧的表面上设置有隔音棉,所述隔音棉与所述导流件本体相适配。

13.根据权利要求5至9中任一项所述的导流组件,其特征在于,所述导流件本体为一体式结构。

14.一种吸尘器,其特征在于,包括如权利要求1至13中任一项所述的导流组件。
