专利号: 2017207505491
申请人: 美的集团股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2023-06-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

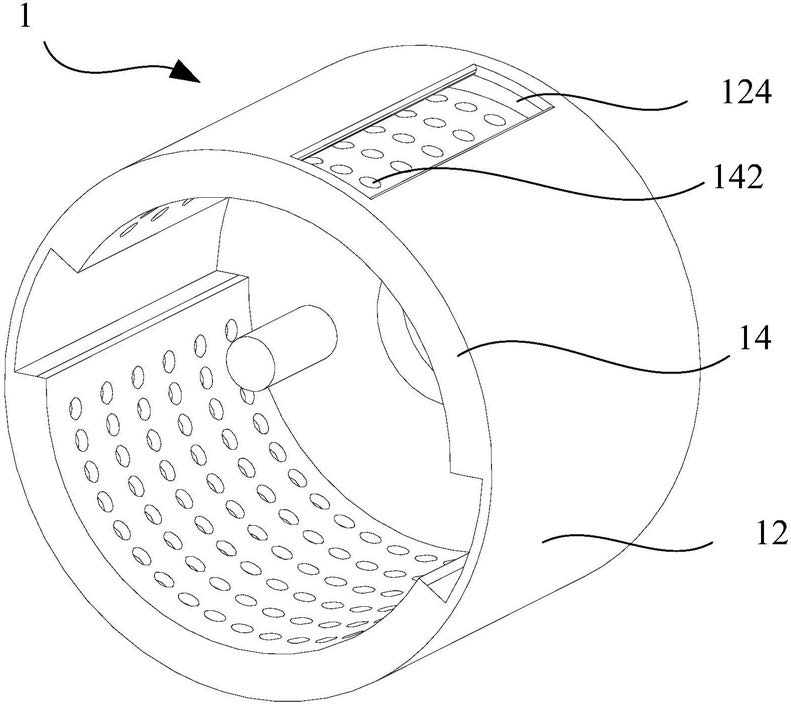

1.一种电机罩,用于吸尘器,所述吸尘器包括电机,所述电机设置在所述电机罩内,所述电机与风轮或风扇相连接,其特征在于,包括:壳体,所述壳体为中空结构,所述壳体的一端为开口,所述壳体的壁面上开设有出气口;

导流腔体,设置在所述壳体的内壁面上,所述导流腔体与所述出气口相连通,所述导流腔体上设置有进气口;

其中,所述电机启动后气流经所述壳体一端的开口进入所述壳体内,再经过所述进气口进入所述导流腔体中,后经所述出气口流出。

2.根据权利要求1所述的电机罩,其特征在于,所述进气口为圆形进气口、椭圆形进气口或多边形进气口。

3.根据权利要求1所述的电机罩,其特征在于,所述进气口的数量为多个。

4.根据权利要求3所述的电机罩,其特征在于,多个所述进气口均匀地设置在所述导流腔体上。

5.根据权利要求1所述的电机罩,其特征在于,所述出气口为圆形出气口、椭圆形出气口或多边形出气口。

6.根据权利要求1所述的电机罩,其特征在于,所述出气口位于所述导流腔体的中部。

7.根据权利要求1至6中任一项所述的电机罩,其特征在于,所述导流腔体的数量为两个,所述出气口的数量为两个,两个所述出气口分别与两个所述导流腔体相连接。

8.根据权利要求7所述的电机罩,其特征在于,两个所述导流腔体相对地设置。

9.根据权利要求1至6中任一项所述的电机罩,其特征在于,所述壳体与所述导流腔体为一体式结构。

10.根据权利要求1至6中任一项所述的电机罩,其特征在于,所述壳体上设置有吸音棉。

11.一种吸尘器,其特征在于,包括:如权利要求1至10中任一项所述的电机罩。

12.根据权利要求11所述的吸尘器,其特征在于,还包括:电机,设置在所述电机罩内,所述电机的输出轴与所述风轮或所述风扇相连接。
