专利号: 2017208972693
申请人: 宁波方太厨具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-11-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

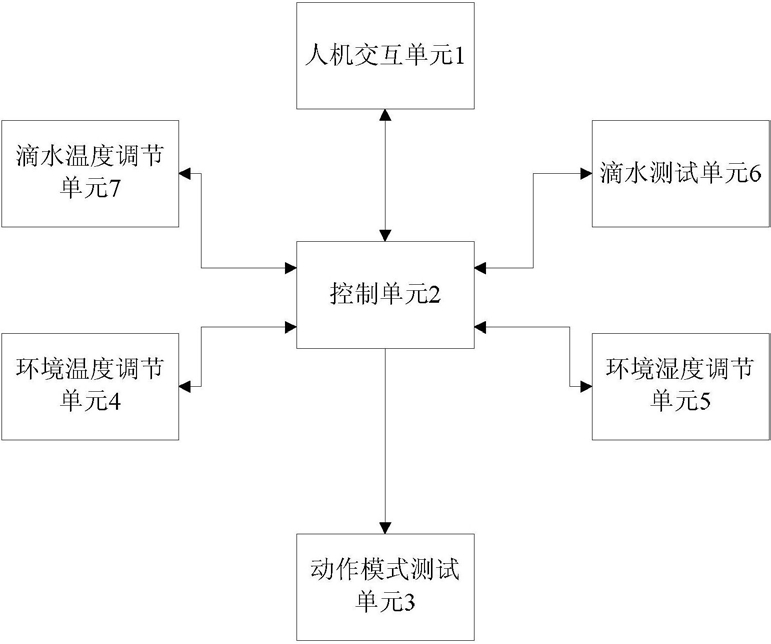

1.一种阀体寿命测试台的电控系统,包括人机交互单元(1),与所述人机交互单元(1)电信号连接的控制单元(2),与控制单元(2)电信号连接的动作模式测试单元(3),其特征在于:还包括:环境温度调节单元(4),与所述控制单元(2)电信号连接,为测试阀体提供所需的温度环境并实时检测获取测试环境温度数据;

环境湿度调节单元(5),与所述控制单元(2)电信号连接,为测试阀体提供所需的湿度环境并实时检测获取测试环境湿度数据。

2.根据权利要求1所述的阀体寿命测试台的电控系统,其特征在于:还包括与所述控制单元(2)电信号连接的滴水测试单元(6),所述滴水测试单元(6)在控制单元(2)的控制下按照设定的间隔滴水时间向测试阀体上进行滴水。

3.根据权利要求2所述的阀体寿命测试台的电控系统,其特征在于:还包括与所述控制单元(2)电信号连接的滴水温度调节单元(7),所述滴水温度调节单元(7)在控制单元(2)的控制下对滴水测试单元(6)的滴水进行温度调节以达到设定温度,并向控制单元(2)反馈滴水温度。

4.根据权利要求3所述的阀体寿命测试台的电控系统,其特征在于:所述滴水温度调节单元(7)包括设置在滴水管路内的加热器以及第一温度传感器,加热器、第一温度传感器分别与控制单元(2)电信号连接。

5.根据权利要求2所述的阀体寿命测试台的电控系统,其特征在于:所述滴水测试单元(6)为电磁阀。

6.根据权利要求1所述的阀体寿命测试台的电控系统,其特征在于:所述控制单元(2)为PLC;

所述人机交互单元(1)包括触摸屏、按键,所述触摸屏、按键分别与所述PLC之间通过电信号连接;

所述动作模式测试单元(3)包括对阀体进行按压驱动的气缸以及对阀体进行旋转驱动的电机,所述气缸、电机分别与所述PLC之间通过电信号连接;

所述环境温度调节单元(4)包括加热装置、制冷装置以及第二温度传感器,所述加热装置、制冷装置、第二温度传感器分别与所述PLC之间通过电信号连接;

所述环境湿度调节单元(5)包括加湿器、湿度传感器,所述加湿器、湿度传感器分别与所述PLC之间通过电信号连接。
