专利号: 2017209703923
申请人: 漳浦比速光电科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2023-11-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

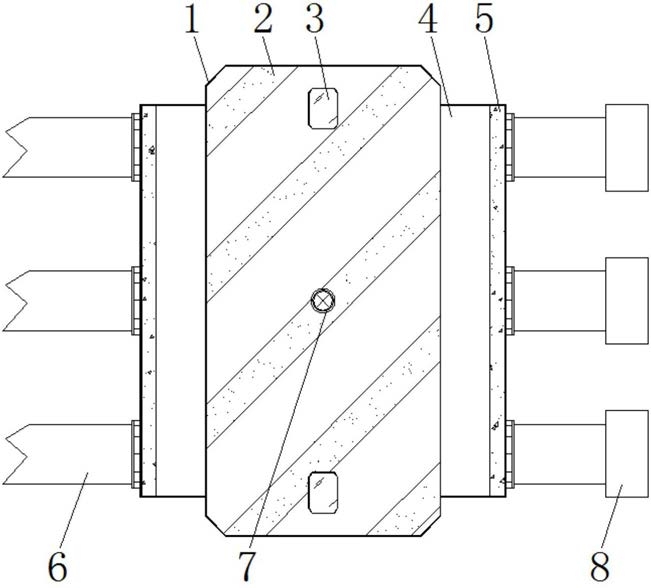

1.一种可夜间警示的路桥防护装置,包括防撞板(1)、橡胶垫(4)和紧固带(6),其特征在于:所述防撞板(1)的表面镶嵌有荧光带(2),所述防撞板(1)上安装有反光镜(3),所述防撞板(1)内设置有孔洞(7),所述防撞板(1)的中部固定有凹口(9),且孔洞(7)与凹口(9)相连通,所述橡胶垫(4)通过缓冲弹簧(10)与防撞板(1)相连接,所述橡胶垫(4)的中心位置固定有连接套(11),且缓冲弹簧(10)的内部设置有连接套(11),所述橡胶垫(4)上安装有气囊(5),所述气囊(5)的顶部安装有气塞(12),所述气囊(5)的前后表面分别镶嵌有橡胶垫(4)和防滑垫(13),所述紧固带(6)与气囊(5)相连接,所述紧固带(6)上固定有紧固壳(8)。

2.根据权利要求1所述的一种可夜间警示的路桥防护装置,其特征在于:所述防撞板(1)为橡胶材质的圆弧板状结构,且防撞板(1)的高度大于橡胶垫(4)的高度。

3.根据权利要求1所述的一种可夜间警示的路桥防护装置,其特征在于:所述反光镜(3)设有2个,且关于孔洞(7)上下对称分布。

4.根据权利要求1所述的一种可夜间警示的路桥防护装置,其特征在于:所述凹口(9)的内部横截面积和长度均与连接套(11)的横截面积和长度相等,且凹口(9)位于防撞板(1)的中心位置与防撞板(1)上的孔洞(7)的位置相对应。

5.根据权利要求1所述的一种可夜间警示的路桥防护装置,其特征在于:所述连接套(11)包括套体(1101)和螺纹孔(1102),且套体(1101)的内部设置有螺纹孔(1102)。

6.根据权利要求5所述的一种可夜间警示的路桥防护装置,其特征在于:所述螺纹孔(1102)与孔洞(7)位于同一直线上,且螺纹孔(1102)的横截面积与孔洞(7)的横截面积相等。
