专利号: 201721052149X
申请人: 浙江二马环境科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2023-11-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

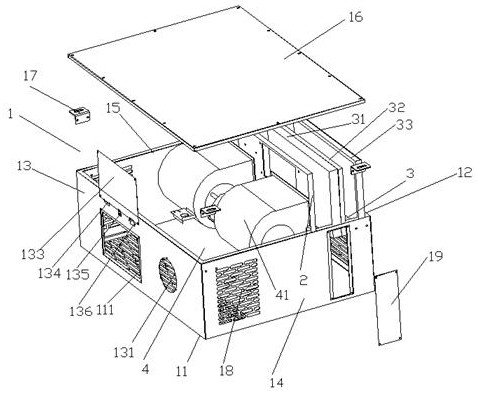

1.一种恒氧校园空气净化机,其特征在于:包括内部形成空腔的机壳,在所述空腔内通过隔板分隔成前空腔和后空腔,在所述后空腔内设置双风机,在所述前空腔内设置过滤组件,所述机壳包括一体成型围合的底板、前板、后板、右板和左板,还包括盖板;在所述底板上设有底部进风口,在所述前板上设有前出风口,在所述后板上设有补氧口,在所述右板、所述左板上分别设有侧面进风口,其中所述侧面进风口、所述底部进风口与所述后空腔彼此相通。

2.根据权利要求1所述的一种恒氧校园空气净化机,其特征在于:所述后板的内侧面设有主板盒,所述主板盒内置VOC传感器、PM2.5传感器和WIFI模块;所述后板的壁体上设有检修门与主板盒相对应,便于主板盒拆卸维护;在所述检修门上方分别设有信号线插口、电源线插口和控制线走线孔。

3.根据权利要求1所述的一种恒氧校园空气净化机,其特征在于:在所述左板、所述右板上各设有一个滤网检修门,所述滤网检修门与所述净化组件相对应设置,便于检修。

4.根据权利要求1所述的一种恒氧校园空气净化机,其特征在于:所述机壳上端四周设有挂耳。

5.根据权利要求1所述的一种恒氧校园空气净化机,其特征在于:所述净化组件包括从内到外设置的高效HEPA滤网、活性炭网、紫外灯、1D-CATA滤网;其中1D-CATA滤网位于前板出风口内侧,所述紫外灯位于所述活性炭网与所述1D-CATA滤网之间,所述高效HEPA滤网的一侧设置双风机,底部进风口位于双风机的另一侧,便于室内进风。

6.根据权利要求1-5中任意一项所述的一种恒氧校园空气净化机,其特征在于:还包括安装架。

7.根据权利要求6所述的一种恒氧校园空气净化机,其特征在于:所述安装架与挂耳相配。

8.根据权利要求6所述的一种恒氧校园空气净化机,其特征在于:所述安装架包括2个安装件,以及在2个安装件之间设有连接杆,所述安装件包括一体成型的横板和竖板,所述横板与所述竖板为垂直交叉设置,所述竖板位于所述横板的一侧侧边上;在所述横板的两侧分别设有固定螺孔,所述竖板的两侧设有延伸部,所述延伸部的底端形成向内垂直弯折的弯折部,所述弯折部上设有固定螺孔,所述连接杆至少为一根,在所述连接杆的中部设有固定螺孔。
