专利号: 2017210776554
申请人: 艾瑞科特(天津)精密金属工具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

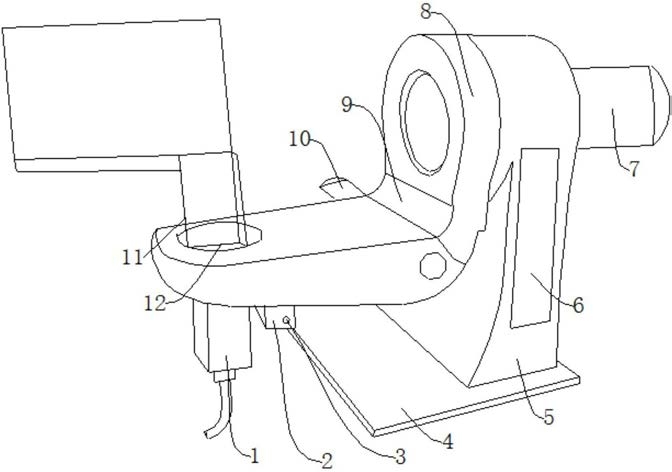

1.一种加工中心用薄壁件支撑装置,其特征在于:包括支撑座、支撑柱、水平测量部件和无线发射器,所述支撑座上方设置有所述支撑柱,所述支撑柱侧面设置有电机二,所述电机二旁边设置有转体,所述转体旁边设置有罩体,所述罩体旁边设置有电机三,所述电机三旁边设置有旋转台,所述旋转台下方设置有电机一,所述电机一旁边设置有轴承座,所述轴承座表面设置有夹持部件,所述旋转台下方设置有所述水平测量部件,所述水平测量部件表面设置有所述无线发射器,所述支撑柱上安装有控制面板。

2.根据权利要求1所述的一种加工中心用薄壁件支撑装置,其特征在于:所述水平测量部件采用DS系列电子水平仪,所述电机二通过螺栓固定安装在所述支撑柱侧面。

3.根据权利要求1所述的一种加工中心用薄壁件支撑装置,其特征在于:所述电机三通过螺栓固定安装在所述旋转台侧面,所述旋转台通过销轴安装在所述转体上。

4.根据权利要求1所述的一种加工中心用薄壁件支撑装置,其特征在于:所述电机一通过螺栓固定安装在所述旋转台下方,所述轴承座通过螺栓固定安装在所述旋转台上方,所述夹持部件通过轴承安装在所述轴承座上表面。

5.根据权利要求1所述的一种加工中心用薄壁件支撑装置,其特征在于:所述水平测量部件通过螺栓固定安装在所述旋转台下方,所述无线发射器通过螺栓固定安装在所述水平测量部件表面,所述控制面板通过螺栓固定安装在所述支撑柱表面。
