专利号: 2017210987752
申请人: 河北建筑工程学院
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

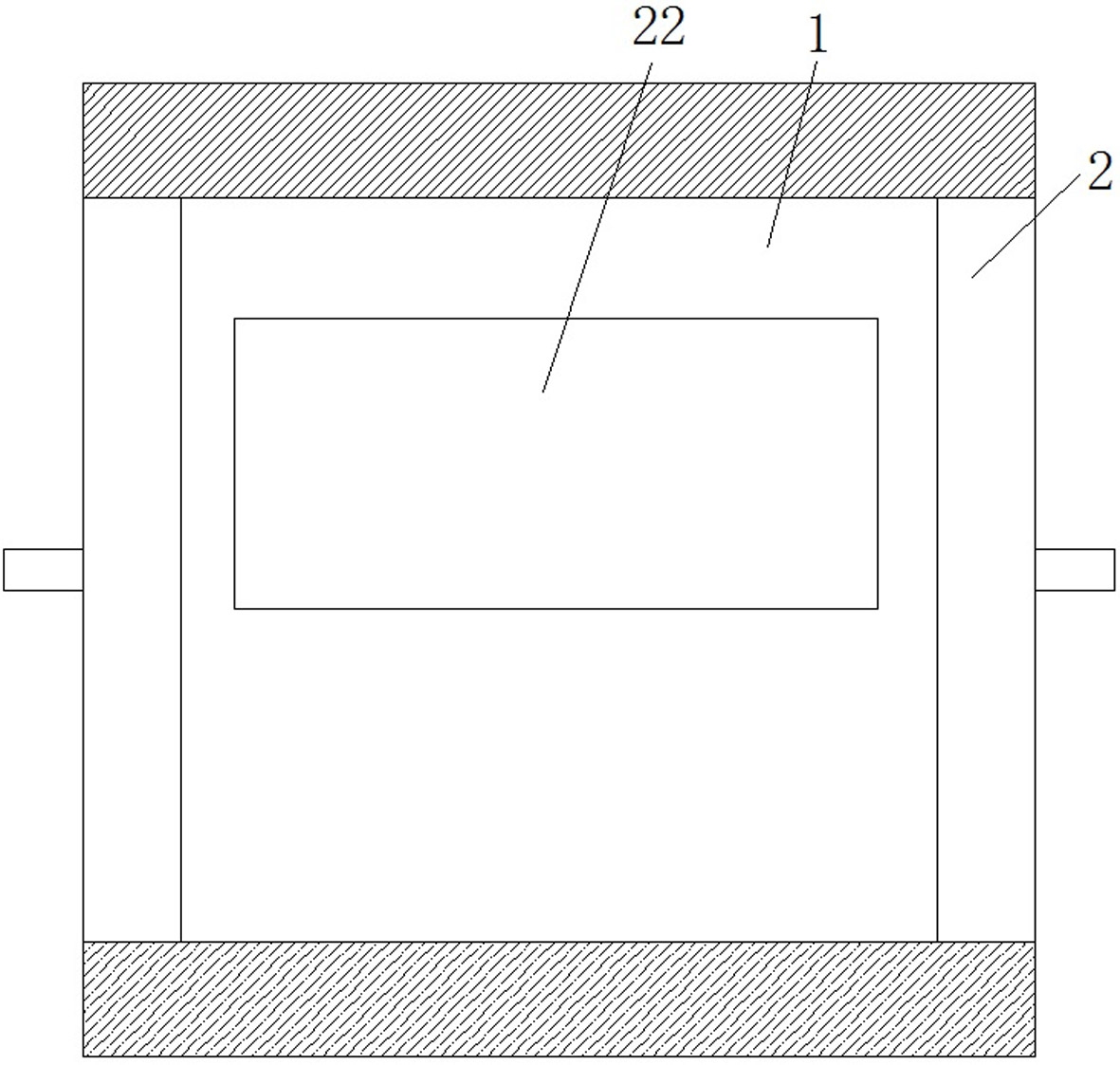

1.整体预制阳台填充墙,包括第一墙体和位于第一墙体两侧的第二墙体,其特征在于,两个第二墙体靠近第一墙体的一侧均开设有嵌入槽,所述嵌入槽的顶部内壁和底部内壁上均开设有矩形槽,所述矩形槽远离矩形槽槽口的一侧内壁上开设有弧形槽,所述第一墙体的一侧四角均开设有安装槽,所述安装槽的槽口与嵌入槽的槽口相对应,所述安装槽远离安装槽槽口的一侧内壁上固定安装有推杆电机,所述安装槽靠近推杆电机的一侧内壁上设有开口,且开口上设有封盖,所述推杆电机的输出轴上焊接有连接杆,所述推杆电机靠近安装槽槽口的一侧设有卡柱,所述卡柱与安装槽紧密滑动连接,且卡柱与嵌入槽相适配,所述第一墙体与两个第二墙体的顶部和底部均开设有多个限位槽。

2.根据权利要求1所述的整体预制阳台填充墙,其特征在于,所述第一墙体的一侧以及两个第二墙体相互远离的一侧均焊接有起吊件,且第一墙体的另一侧开设有窗户,所述窗户位于四个安装槽之间。

3.根据权利要求1所述的整体预制阳台填充墙,其特征在于,所述限位槽的数量为二十到三十个,且二十到三十个限位槽等间距分布在第一墙体上,二十到三十个限位槽还等间距分布在第二墙体的顶部和底部,且第一墙体与两个第二墙体的顶部均与房顶相接触,所述第一墙体与两个第二墙体的底部均与地面相接触,且房顶与地面均设有多个与限位槽相匹配的限位柱。

4.根据权利要求1所述的整体预制阳台填充墙,其特征在于,所述推杆电机远离安装槽槽口的一侧内壁上焊接有固定板,且固定板靠近安装槽槽口的一侧四角均开设有螺纹孔,所述螺纹孔内螺纹连接有自攻丝,所述推杆电机通过螺纹孔和自攻丝固定安装在安装槽远离安装槽槽口的一侧内壁上。

5.根据权利要求1所述的整体预制阳台填充墙,其特征在于,所述卡柱上开设有活动腔室,且连接杆远离推杆电机的一端延伸至活动腔室内并粘接有第一强力磁铁,所述第一强力磁铁远离连接杆的一端吸附有第二强力磁铁,所述第二强力磁铁远离第一强力磁铁的一端安装有半球形块,所述卡柱的顶部一侧开设有第一通孔,所述第一通孔位于活动腔室的一侧,且第一通孔内滑动安装有对称设置的第三强力磁铁,两个第三强力磁铁相互远离的一端均安装有弧形块,所述第三强力磁铁与矩形槽相适配,且弧形块与弧形槽相适配。

6.根据权利要求5所述的整体预制阳台填充墙,其特征在于,所述活动腔室靠近推杆电机的一侧内壁上开设有第二通孔,且连接杆贯穿第二通孔并与第二通孔滑动连接,所述活动腔室靠近第一通孔的一侧内壁上开设有第三通孔,且第三通孔与第二强力磁铁相适配。

7.根据权利要求5所述的整体预制阳台填充墙,其特征在于,所述活动腔室的顶部内壁和底部内壁上均安装有第四强力磁铁,且第四强力磁铁与第一强力磁铁相吸,所述活动腔室靠近第一通孔的一侧两边均固定安装有第五强力磁铁,且第五强力磁铁与第一强力磁铁相吸,所述第五强力磁铁与第一强力磁铁之间的吸力比连接杆与第一强力磁铁之间粘接的强度大。

8.根据权利要求5所述的整体预制阳台填充墙,其特征在于,所述第三强力磁铁的两侧均焊接有回弹导轨,且回弹导轨远离第三强力磁铁的一侧焊接在第一通孔的内壁上,两个第三强力磁铁相互靠近的一侧均与第二强力磁铁相斥。

9.根据权利要求5所述的整体预制阳台填充墙,其特征在于,所述连接杆与第一强力磁铁之间粘接的强度比卡柱与嵌入槽之间的摩擦力小。
