专利号: 2017211344384
申请人: 南通理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

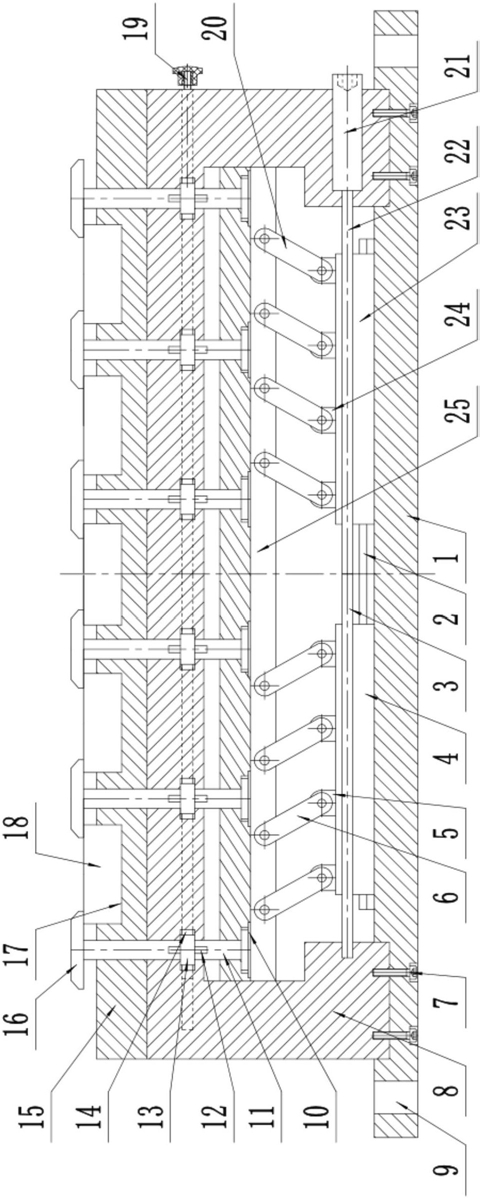

1.一种数控铣床中用夹紧装置,包括底座和固定孔,底座外侧设有数个固定孔,其特征在于:还包括导轨、螺杆一、活动座一、连接座一、连杆一、螺钉、支撑座、固定件、柱体、槽体、齿轮、齿条、定位板、压板、定位槽、工件、把手、连杆二、旋转头、螺杆二、活动座二、连接座二和活动板;支撑座底部通过数个螺钉固定连接在底座上面,支撑座上面中央设有导轨;导轨上面左侧左右活动连接有活动座一,导轨上面右侧左右活动连接有活动座二;

活动座一上侧螺纹孔中活动连接有螺杆一,活动座一顶面上均匀固定连接有数个连接座一;活动座二上侧螺纹孔中活动连接有螺杆二,活动座二顶面上均匀固定连接有数个连接座二;

螺杆一活动连接在支撑座内部左下侧,螺杆一右端与螺杆二左端固定连接;螺杆二活动连接在支撑座内部右下侧,螺杆二右端固定连接有旋转头;

连杆一为数个,连杆一下侧分别与对应的连接座一上侧铰接,连杆一上侧分别均匀活动连接在活动板下侧内部左侧;连杆二为数个,连杆二下侧分别与对应的连接座二上侧铰接,连杆二上侧分别均匀活动连接在活动板下侧内部右侧;

活动板竖直活动连接在支撑座内部上侧;

柱体为数个,柱体下侧分别通过固定件均匀活动连接在活动板上面,柱体上面中央均竖直活动连接有齿轮,柱体顶部均固定连接有压板;

齿轮分别与齿条相连接;齿条左右活动连接在支撑座上侧内部, 齿条右端固定连接有把手;

定位板固定连接在支撑座顶部,定位板上面均匀设有数个定位槽;工件通过压板固定连接在定位槽中。

2.根据权利要求1所述的一种数控铣床中用夹紧装置,其特征在于:螺杆一为左旋螺杆。

3.根据权利要求1所述的一种数控铣床中用夹紧装置,其特征在于:螺杆二为右旋螺杆。

4.根据权利要求1所述的一种数控铣床中用夹紧装置,其特征在于:齿轮内圆槽与槽体之间设有平键。

5.根据权利要求1所述的一种数控铣床中用夹紧装置,其特征在于:定位槽底面与底座的底面之间相互平行。

6.根据权利要求1所述的一种数控铣床中用夹紧装置,其特征在于:支撑座上且位于其与螺杆一、螺杆二的连接处设有定位孔,支撑座上且位于其与螺杆二的连接处设有旋转头安装孔,旋转头安装孔与定位孔连通,旋转头设置于旋转头安装孔内。

7.根据权利要求1所述的一种数控铣床中用夹紧装置,其特征在于:支撑座上且位于其与螺杆一、螺杆二的连接处形成用于显得活动板行程的限位凸台。

8.根据权利要求1所述的一种数控铣床中用夹紧装置,其特征在于:柱体的下侧且位于其与固定件的连接处设有连接凸台。

9.根据权利要求1所述的一种数控铣床中用夹紧装置,其特征在于:把手的圆周方向为连续设置的多个弧面凸起结构,把手的外表面为外凸的弧面结构。

10.根据权利要求1所述的一种数控铣床中用夹紧装置,其特征在于:把手的外表面设有防滑尼龙层。
