专利号: 201721146751X
申请人: 美的集团股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般热交换
更新日期:2023-06-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

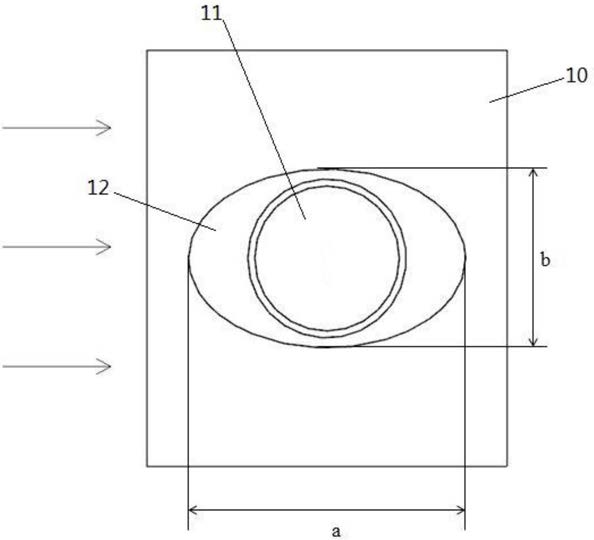

1.一种翅片,该翅片包括本体(10),所述本体(10)上开设有用于套装基管(20)的通孔(11),所述通孔(11)的一侧边缘设置有凸台(12),其特征在于,所述凸台(12)的沿所述翅片的气流方向的最大尺寸a大于沿垂直于所述气流方向的最大尺寸b。

2.根据权利要求1所述的翅片,其特征在于,a为7~22mm,b为6~12mm;和/或所述凸台(12)的外轮廓形成为椭圆形或菱形。

3.根据权利要求1或2所述的翅片,其特征在于,所述凸台(12)的高度d为0.2~1mm。

4.根据权利要求1所述的翅片,其特征在于,所述本体(10)上开设有多个所述通孔(11),且多个所述通孔(11)沿所述本体(10)的长度方向间隔排列。

5.根据权利要求4所述的翅片,其特征在于,相邻所述通孔(11)之间的间距e为12~

25mm。

6.根据权利要求1所述的翅片,其特征在于,所述通孔(11)形成为圆形,所述通孔(11)的孔径为5~9mm。

7.根据权利要求1所述的翅片,其特征在于,所述本体(10)形成为平片、波纹片或开缝片。

8.根据权利要求1所述的翅片,其特征在于,所述本体(10)形成为方形,所述本体(10)的宽度或边长f为8~22mm。

9.一种换热器,该换热器包括基管(20)和套设在该基管(20)上的翅片,其特征在于,所述翅片为权利要求1-8中任意一项所述的翅片。

10.根据权利要求9所述的换热器,其特征在于,所述换热器包括多个所述翅片和基管(20),其中:多个所述翅片沿所述基管(20)的延伸方向相互平行地间隔排布,和/或多个所述翅片沿所述气流方向并排布置,每个所述翅片上套设有成排布置的所述基管(20),各排所述基管(20)沿所述气流方向为交错布置或对齐布置。
