专利号: 2017211623363
申请人: 青岛科技大学
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-09-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

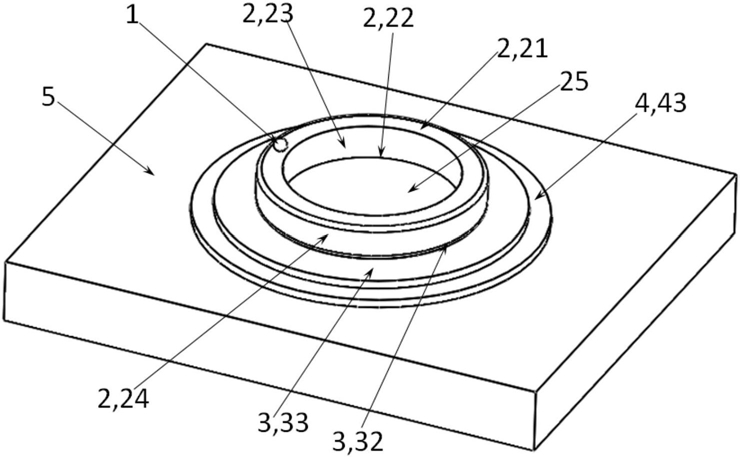

1.一种半导电体电荷发射测试装置,其特征在于,包括,

电源端(1)和与其相连的第一电极(2);

所述第一电极(2)内形成空心区(25),所述第一电极(2)的下表面(22)与半导电体(3)的上表面相接触;

所述半导电体(3)的下表面与待测试品(4)的上表面相接触;

所述试品(4)放置在第二电极(5)上;

所述半导电体(3)分为半导电体第一区(31)和与其相邻的半导电体第二区(32);所述半导电体第一区(31)与空心区(25)相对应,所述半导电体第二区(32)与电极下表面(22)相接触;

所述试品(4)分为试品第一区(41)和与其相邻的试品第二区(42);所述试品第一区(41)与所述半导电体第一区(31)相接触,所述试品第二区(42)与所述半导电体第二区(32)相接触。

2.根据权利要求1所述的半导电体电荷发射测试装置,其特征在于,所述第一电极(2)包括电极上表面(21)、电极下表面(22)、电极内表面(23)和电极外表面(24),其中,所述电极上表面(21)和电极下表面(22)均分别与电极内表面(23)和电极外表面(24)相邻;所述电极内表面(23)形成空心区(25);所述电极下表面(22)与所述半导电体(3)的上表面相接触。

3.根据权利要求1或2所述的半导电体电荷发射测试装置,其特征在于,所述第一电极(2)的各个表面之间的接触处均为光滑过渡面。

4.根据权利要求2所述的半导电体电荷发射测试装置,其特征在于,所述半导电体(3)为半导电材料,其厚度为0.1-1mm;所述试品(4)为绝缘材料,其厚度为0.1-1mm。

5.根据权利要求4所述的半导电体电荷发射测试装置,其特征在于,所述半导电体(3)选择高压电缆中的半导体材料,其厚度为0.2-0.7mm;所述试品(4)厚度为0.2-0.7mm。

6.根据权利要求4或5所述的半导电体电荷发射测试装置,其特征在于,所述半导电体(3)厚度为0.5mm,所述试品(4)厚度为0.5mm。

7.根据权利要求1、2、4和5任一所述的半导电体电荷发射测试装置,其特征在于,所述半导电体(3)还包括半导电体第三区(33),所述半导电体第三区(33)环绕所述半导电体第二区(32);所述试品(4)还包括试品第三区(43),所述试品第三区(43)环绕所述试品第二区(42);且所述试品第三区(43)与所述半导电体第三区(33)相接触。

8.根据权利要求6所述的半导电体电荷发射测试装置,其特征在于,所述半导电体(3)还包括半导电体第三区(33),所述半导电体第三区(33)环绕所述半导电体第二区(32);所述试品(4)还包括试品第三区(43),所述试品第三区(43)环绕所述试品第二区(42);且所述试品第三区(43)与所述半导电体第三区(33)相接触。

9.根据权利要求7所述的半导电体电荷发射测试装置,其特征在于,所述试品第三区(43)的径向宽度大于所述半导电体第三区(33)的径向宽度。

10.根据权利要求8所述的半导电体电荷发射测试装置,其特征在于,所述试品第三区(43)的径向宽度大于所述半导电体第三区(33)的径向宽度。

11.根据权利要求1或2所述的半导电体电荷发射测试装置,其特征在于,所述第一电极(2)为圆环体或中空圆柱体,所述电极下表面(22)为平滑过渡而得的平面。
