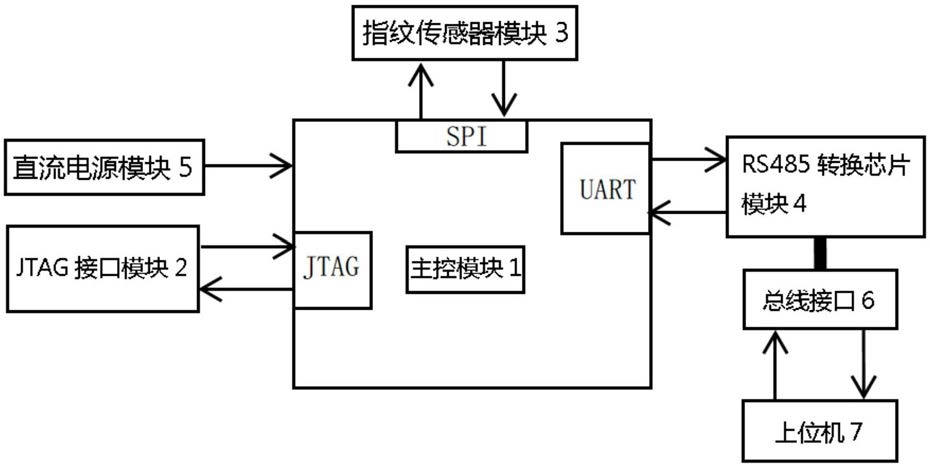

1.一种指纹采集实验板，其特征在于，包括：

主控模块，用于对指纹采集及信息传输的控制；

JTAG接口模块，用于程序的下载调试；

指纹传感器模块，与主控模块进行通信进行指纹采集；

RS485转换芯片模块，用于对外部RS485信号进行收集并转换为UART信号或将UART信号转换成RS485信号；

直流电源模块，用于提供直流电压；

其中，所述主控模块采用STM32F407ZGT6作为主控芯片，并分别与JTAG接口模块、指纹传感器模块、RS485转换芯片模块、直流电源模块相连；所述指纹传感器模块采用FPC1011F3芯片，并通过SPI与主控芯片进行通信；所述主控芯片通过SPI总线控制指纹传感器模块进行指纹采集与传输，采集回来的指纹信息通过主控芯片的UART串口发送至RS485转换芯片模块转换后以RS485协议格式传输送至上位机，其中所述UART串口与RS485转换芯片模块连接，该RS485转换芯片模块通过总线接口与上位机连接；所述直流电源模块为JTAG接口模块、指纹传感器模块、RS485转换芯片模块提供直流电压。

2.根据权利要求1所述的一种指纹采集实验板，其特征在于：所述RS485转换芯片模块采用SP3485接口芯片，所述SP3485接口芯片的GND为接地管脚、VCC为电源管脚；该SP3485接口芯片的DI驱动输入管脚接地，该SP3485接口芯片的A、B端口为RS485转换芯片模块总线连接的输入输出端口；所述主控芯片的TX和RX管脚与RS485转换芯片模块的RXD和TXD端口相连。

3.根据权利要求1所述的一种指纹采集实验板，其特征在于：所述直流电源模块采用USB作为接口，以及采用ASM1117-3.3V芯片进行电压转换输出稳定电压3.3V。
