专利号: 2017211906305
申请人: 镇江市高等专科学校
专利类型:实用新型
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-05-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

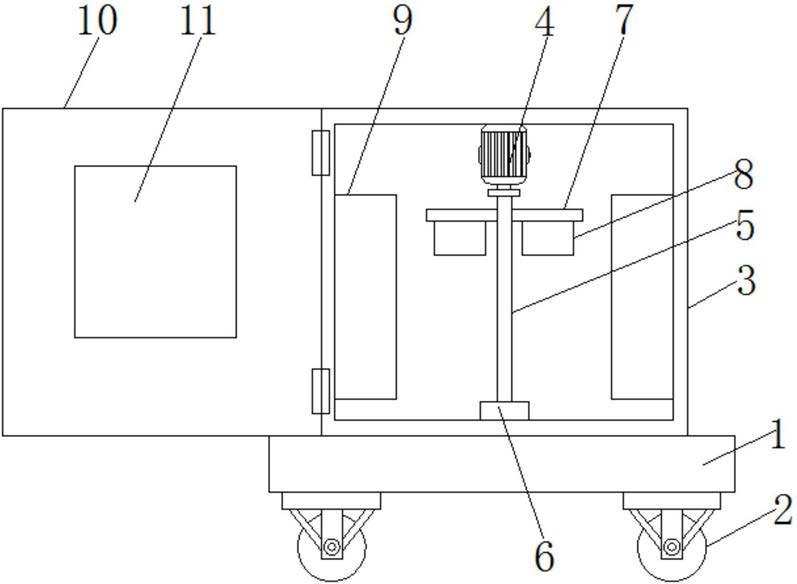

1.一种快速干燥的衣物烘干机,包括底座(1),其特征在于:所述底座(1)的底部固定连接有移动轮(2),所述底座(1)的顶部固定连接有箱体(3),所述箱体(3)的内壁底部固定连接有第一电机(4),所述第一电机(4)的输出轴上通过联轴器固定连接有旋转轴(5),所述旋转轴(5)的底端与箱体(3)内壁底部的轴承(6)转动连接,所述旋转轴(5)的两侧对称连接有支板(7),所述支板(7)的底部固定连接有夹紧装置(8),所述箱体(3)的内壁两侧均固定连接有干燥装置(9),所述箱体(3)的一侧通过合页铰接有箱门(10);

所述干燥装置(9)包括壳体(91),所述壳体(91)的一侧内壁固定连接有第二电机(92),所述第二电机(92)的输出轴上固定连接有扇叶(93),所述壳体(91)的内壁顶部和内壁底部均固定连接有连接杆(94),所述连接杆(94)之间设置有加热片组(95),所述壳体(91)的另一侧开设有出风口(96);

所述夹紧装置(8)包括U形槽(81),所述U形槽(81)的内壁两侧均对称连接有两个定位块(82),所述定位块(82)的一侧固定连接有复位弹簧(83),所述复位弹簧(83)的一端固定连接有定位板(84),所述定位板(84)的底部固定连接有限位块(85),所述U形槽(81)的两侧且位于两个定位块(82)的之间镶嵌有螺母(86),螺母(86)上螺纹连接有螺杆(87),所述U形槽(81)的内壁顶部固定连接有滑轨(88),所述滑轨(88)的轨道内滑动连接有滑块(89),滑块(89)的底端与定位板(84)的顶部固定连接。

2.根据权利要求1所述的一种快速干燥的衣物烘干机,其特征在于:所述第二电机(92)的数量为三个,且三个第二电机(92)等距离设置。

3.根据权利要求1所述的一种快速干燥的衣物烘干机,其特征在于:所述加热片组(95)由八个加热片和导体构成。

4.根据权利要求1所述的一种快速干燥的衣物烘干机,其特征在于:所述螺杆(87)的一端固定连接有顶球(810),且顶球(810)的表面与定位板(84)的一侧接触。

5.根据权利要求1所述的一种快速干燥的衣物烘干机,其特征在于:所述箱门(10)上设置有观察窗(11)。
