专利号: 2017212511721
申请人: 海南职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 一般车辆
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

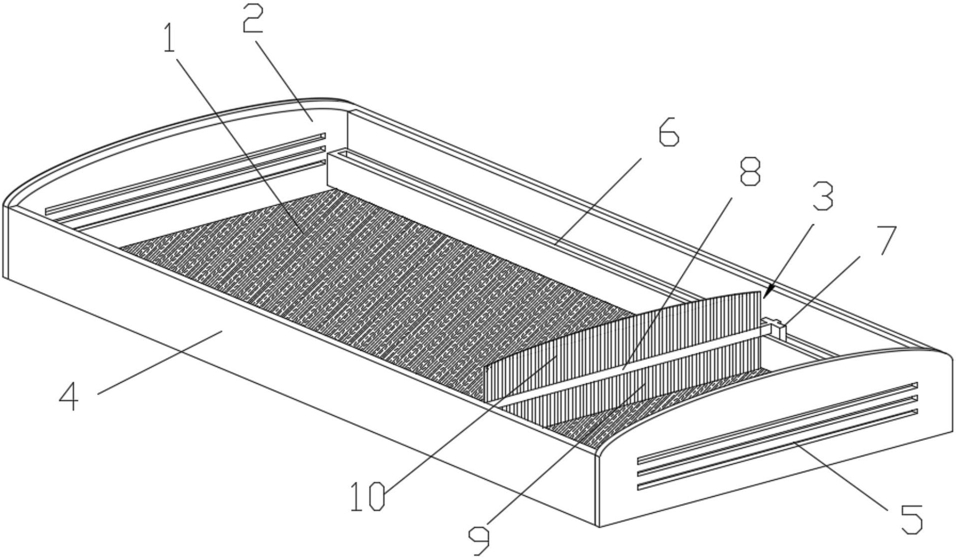

1.一种共享电动车太阳能充电系统,其特征在于:包括太阳能板、防护玻璃、清洁装置、密封条、进气栅格、充电控制电路和蓄电池,所述太阳能板固定于电动车的车顶,所述防护玻璃设于所述太阳能板上方且与太阳能板之间留有10~20mm的空气间隙,所述空气间隙的左右两侧均安装所述密封条,所述空气间隙的前后端均安装所述进气栅格,所述清洁装置设于所述防护玻璃与所述太阳能板之间,所述清洁装置用于清洁太阳能板和防护玻璃的污渍,所述太阳能板与所述充电控制电路连接,所述充电控制电路与所述蓄电池连接,所述蓄电池为共享电动车和所述清洁装置供电。

2.如权利要求1所述的一种共享电动车太阳能充电系统,其特征在于:所述防护玻璃呈中间高两侧低的拱形。

3.如权利要求1所述的一种共享电动车太阳能充电系统,其特征在于:具体地,所述清洁装置包括清洁刷杆和两个线性电机,所述线性电机包括磁轨和动子,所述磁轨在太阳能板的两侧各设有一个,所述清洁刷杆中部设有毛刷,所述清洁刷杆首尾两端段与所述动子连接。

4.如权利要求3所述的一种共享电动车太阳能充电系统,其特征在于:所述清洁刷杆设有上排毛刷和下排毛刷,上排毛刷为与所述防护玻璃匹配的拱形,下排为与所述太阳能板匹配的直线形。

5.如权利要求4所述的一种共享电动车太阳能充电系统,其特征在于:所述清洁刷杆包括转动杆和两个固定杆,所述固定杆可转动连接与转动杆的首尾两端,所述固定杆与所述转动杆之间设有扭力弹簧,所述防护玻璃后方的进气栅格设有水平挡板,所述水平挡板用于推动所述转动杆旋转使上排毛刷和下排毛刷处于同一水平位置。
