专利号: 201721278431X
申请人: 宁波方太厨具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-11-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

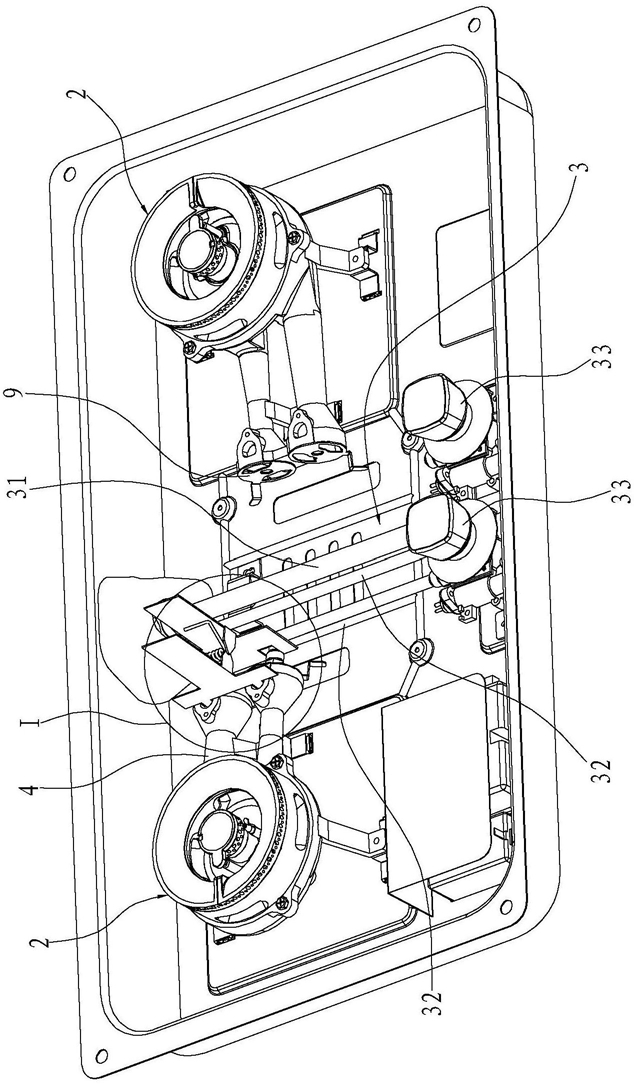

1.一种燃气灶整机气密性检漏系统,其特征在于,包括

气密性检测仪(1),用于与待测燃气灶的燃气管路(3)的进气接头(311)连接,其通过气管连接有储压罐和气源;

封堵件(6),用于封堵喷嘴(8)的燃气喷出孔;以及

气密性检测工装孔(412),开设在燃气灶的喷嘴座(41)上,用于安装上述封堵件(6)。

2.如权利要求1所述的燃气灶整机气密性检漏系统,其特征在于,所述气密性检测工装孔(412)的中心轴与喷嘴座(41)上的喷嘴安装孔(411)的中心轴相互垂直。

3.如权利要求2所述的燃气灶整机气密性检漏系统,其特征在于,在所述封堵件(6)插入气密性检测工装孔(412)的状态下,上述气密性检测工装孔(412)中邻近喷嘴(8)一侧的孔沿与该封堵件(6)相抵。

4.如权利要求1所述的燃气灶整机气密性检漏系统,其特征在于,还包括夹具(5)该夹具(5)包括相对设置的第一夹体(51)和第二夹体(52),该第一夹体(51)和第二夹体(52)的相对一侧的中部相互铰接,且该第一夹体(51)的第一端(511)和第二夹体(52)的第一端(521)之间设置有弹性复位件(54),该弹性复位件(54)使上述第一夹体(51)的第一端(511)和第二夹体(52)的第一端(521)之间具有保持相互分离的趋势,并使第一夹体(51)的第二端(512)和第二夹体(52)的第二端(522)之间保持相互靠拢的趋势;

上述第一夹体(51)的第二端(512)上设置有上述封堵件(6),而第二夹体(52)的第二端(522)的端部上开设有用于夹持在待测燃气灶的某一处而能使该夹具(5)固定不动的夹口(522a)。

5.如权利要求4所述的燃气灶整机气密性检漏系统,其特征在于,所述封堵件(6)为橡胶件,所述第一夹体(51)的第二端(512)的端部向外延伸形成与上述封堵件(6)相匹配的安装部(512a),所述封堵件(6)粘接在该安装部(512a)上。

6.如权利要求4所述的燃气灶整机气密性检漏系统,其特征在于,所述夹口(522a)的开口大小与待测燃气灶的分气管(32)与喷嘴(8)的连接处相匹配。

7.如权利要求4或5或6所述的燃气灶整机气密性检漏系统,其特征在于,所述第一夹体(51)的第二端(512)上间隔设置有两个上述封堵件(6),对应地,所述第二夹体(52)的第二端(522)上间隔设置有两个上述夹口(522a)。

8.如权利要求1所述的燃气灶整机气密性检漏系统,其特征在于,还包括防回火板(7),其安装在上述喷嘴座(41)上,用于从上方遮挡从待测燃气灶的一次空气进风口(42)喷出的回火。
