专利号: 2017213087498
申请人: 徐欢
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

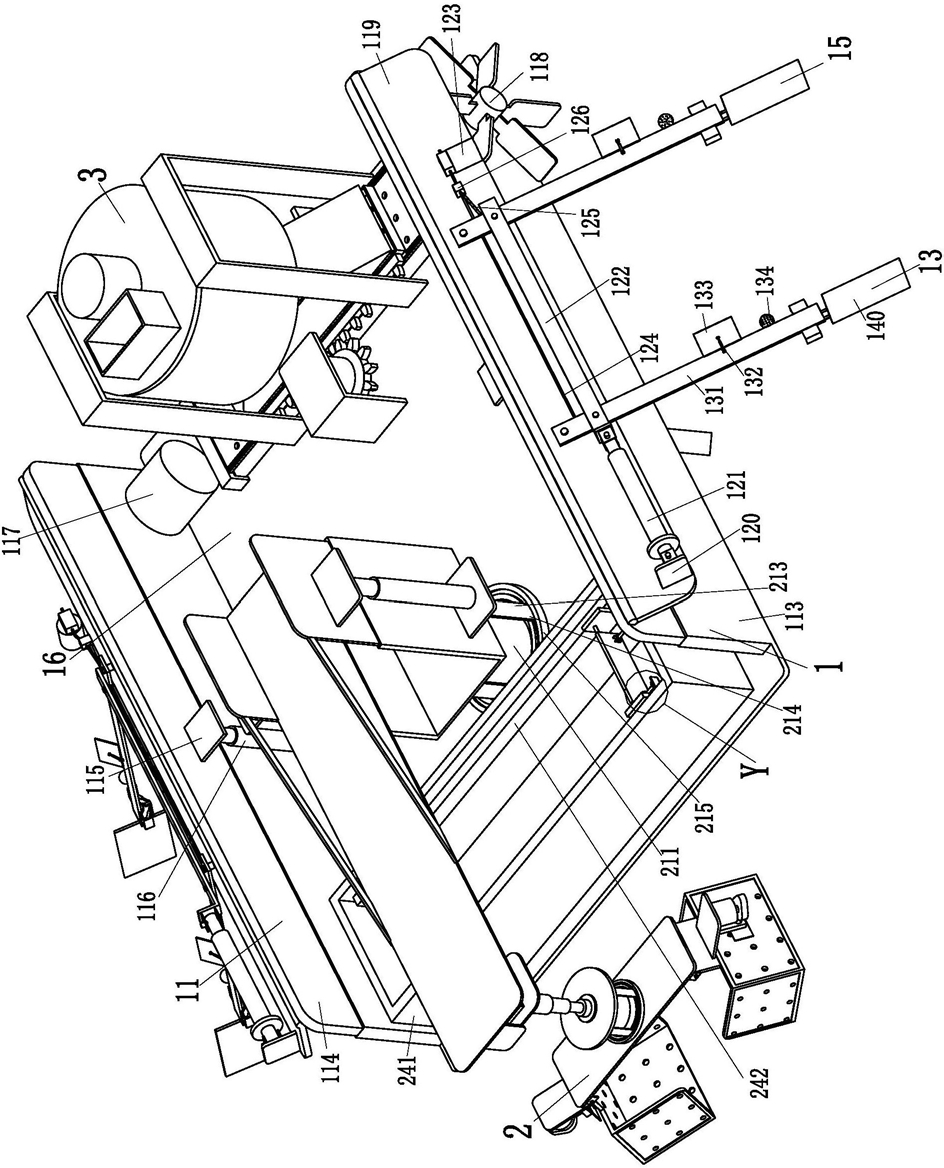

1.一种可打捞死鱼垃圾且均匀增氧除臭的水产养殖撒料渔船,包括船体装置(1)、打捞装置(2)和撒料装置(3),其特征在于:所述的船体装置(1)的上端前侧安装有打捞装置(2),船体装置(1)的上端后侧安装有撒料装置(3);

所述的船体装置(1)包括载体板(16)、分流V板(17)、方向机构(18)、两个载体机构(11)、两个一号划动机构(13)和两个二号划动机构(15),载体板(16)的下端安装有分流V板(17),且载体板(16)的后端设置有漏料槽,载体板(16)上端的左右两侧对称安装有两个载体机构(11),每个载体机构(11)的前端均安装有一个一号划动机构(13),每个载体机构(11)的后端均安装有一个二号划动机构(15);

所述的载体机构(11)包括两个角度液压缸(111)、支撑对板(113)、滑动撑板(114)、支撑固块(115)、升降液压缸(116)、螺旋电机(117)、旋转浆(118)、角度撑板(119)、固定块(120)、移动液压缸(121)、调节L型架(122)、增氧泵(123)、一号气管(124)、二号气管(125)和三通接口(126),支撑对板(113)安装在载体板(16)上,且支撑对板(113)的上端设置有滑动槽,支撑对板(113)的后端通过轴承与螺旋电机(117)的输出轴相连接,螺旋电机(117)通过电机座安装在支撑对板(113)上,螺旋电机(117)的输出轴上安装有旋转浆(118),支撑对板(113)通过滑动配合与滑动撑板(114)相连接,且滑动撑板(114)的下端位于滑动槽内,滑动撑板(114)的内侧面安装有支撑固块(115),支撑固块(115)的下端通过法兰安装有升降液压缸(116),升降液压缸(116)的底端安装在载体板(16)上,滑动撑板(114)的外侧面上通过铰链与角度撑板(119)相连接,角度撑板(119)的下端通过销轴对称安装有两个角度液压缸(111),每个角度液压缸(111)的底端通过销轴安装在支撑对板(113)的侧壁上,角度撑板(119)的上端的前侧安装有固定块(120),固定块(120)的侧面上通过销轴与移动液压缸(121)的底端相连接,移动液压缸(121)的顶端通过销轴与调节L型架(122)相连接,调节L型架(122)的前侧通过销轴与一号划动机构(13)相连接,调节L型架(122)的后侧通过销轴与二号划动机构(15)相连接,角度撑板(119)的上端后侧通过底座安装有增氧泵(123),增氧泵(123)与一号划动机构(13)通过一号气管(124)相连接,增氧泵(123)与二号划动机构(15)通过二号气管(125)相连接,一号气管(124)、二号气管(125)与增氧泵(123)之间通过三通接口(126)相连接;

所述的打捞装置(2)包括旋转机构(21)、抓取机构(23)和收集机构(24),旋转机构(21)安装在船体装置(1)的中部,旋转机构(21)的前端安装有抓取机构(23),收集机构(24)安装在船体装置(1)的前端,且收集机构(24)位于旋转机构(21)的下方。

2.根据权利要求1所述的一种可打捞死鱼垃圾且均匀增氧除臭的水产养殖撒料渔船,其特征在于:所述的撒料装置(3)包括搅匀机构(31)和送料机构(32),搅匀机构(31)安装在船体装置(1)的后端,送料机构(32)安装在船体装置(1)的后端,且搅匀机构(31)位于送料机构(32)的正上方。

3.根据权利要求1所述的一种可打捞死鱼垃圾且均匀增氧除臭的水产养殖撒料渔船,其特征在于:所述的一号划动机构(13)和二号划动机构(15)为结构、大小均一致的相同机构,所述的一号划动机构(13)包括划动板(131)、微型气缸(132)、辅助划板(133)、气石(134)、两个支撑L型架(135)、两个带动气缸(136)、带动滑块(137)、带动滑槽(138)、弧形板(142)、转动L型架(139)、划动桨(140)和旋转转轴(141),划动板(131)的上端通过销轴安装在角度撑板(119)上,且划动板(131)内部为空心结构,划动板(131)的中部通过销轴安装有微型气缸(132),微型气缸(132)的顶端通过销轴安装在辅助划板(133)上,辅助划板(133)通过铰链安装在划动板(131)上,划动板(131)的侧壁上安装有气石(134),气石(134)与增氧泵(123)之间通过一号气管(124)相连接,且一号气管(124)位于划动板(131)内,划动板(131)的下端对称安装有两个支撑L型架(135),每个支撑L型架(135)的侧壁上通过销轴均安装有一个带动气缸(136),每个带动气缸(136)通过销轴均安装在转动L型架(139)上,转动L型架(139)的上端安装有带动滑块(137),带动滑块(137)通过滑动配合的方式与带动滑槽(138)相连接,带动滑槽(138)安装在弧形板(142)上,弧形板(142)安装在划动板(131)的侧壁上,转动L型架(139)的下端安装在划动桨(140)上,划动桨(140)通过轴承安装在旋转转轴(141)上,旋转转轴(141)安装在划动板(131)的下端。

4.根据权利要求1所述的一种可打捞死鱼垃圾且均匀增氧除臭的水产养殖撒料渔船,其特征在于:所述的方向机构(18)包括后撑板(181)、两个后固块(182)、辅助转轴(183)、舵叶(184)和方向气缸(185),后撑板(181)安装在载体板(16)的后端,后撑板(181)上对称安装有两个后固块(182),两个后固块(182)的内壁之间通过轴承安装有辅助转轴(183),辅助转轴(183)上安装有舵叶(184),且舵叶(184)为L型结构,后撑板(181)的侧壁上通过销轴安装有方向气缸(185),方向气缸(185)的顶端通过销轴安装在舵叶(184)的侧壁上。

5.根据权利要求1所述的一种可打捞死鱼垃圾且均匀增氧除臭的水产养殖撒料渔船,其特征在于:所述的旋转机构(21)包括旋转电机(211)、旋转U型架(212)、旋转杆(213)、旋转滑块(214)、旋转滑槽(215)、两个一号固块(216)、两个二号固块(217)、两个调节液压缸(218)、两个辅助滑板(219)、旋转操作板(220)、两个拉撑板(227)、两个稳定固板(221)、辅助电机(222)、丝杠(223)、移动块(224)、移动滑块(225)和移动滑槽(226),旋转电机(211)通过电机座安装在船体装置(1)上,旋转电机(211)的输出轴上安装有旋转U型架(212),且旋转U型架(212)的上端设置有两个配合槽,旋转U型架(212)的下端均匀安装有旋转杆(213),旋转杆(213)的下端安装有旋转滑块(214),旋转滑块(214)通过滑动配合的方式与旋转滑槽(215)相连接,旋转滑槽(215)安装在船体装置(1)上,且旋转电机(211)位于旋转滑槽(215)内,旋转U型架(212)的上端通过滑动配合的方式与两个辅助滑板(219)相连接,且每个辅助滑板(219)的下端均位于一个配合槽内,旋转U型架(212)的侧壁上对称安装有两个一号固块(216),每个一号固块(216)的上端安装有调节液压缸(218),调节液压缸(218)的顶端通过法兰安装在二号固块(217)上,每个二号固块(217)均安装在一个辅助滑板(219)上,两个辅助滑板(219)的两内壁之间安装有旋转操作板(220),旋转操作板(220)的上端中部对称安装有两个拉撑板(227),两个拉撑板(227)的上端安装在两个辅助滑板(219)的前端,旋转操作板(220)的下端对称安装有两个稳定固板(221),后侧稳定固板(221)的侧壁上通过电机座安装有辅助电机(222),辅助电机(222)的输出轴与丝杠(223)的后端相连接,丝杠(223)的前端通过轴承安装在前侧的稳定固板(221)上,丝杠(223)的前端设置有移动块(224),移动块(224)的上端安装有移动滑块(225),移动滑块(225)通过滑动配合的方式与移动滑槽(226)相连接,移动滑槽(226)安装在旋转操作板(220)上。

6.根据权利要求1所述的一种可打捞死鱼垃圾且均匀增氧除臭的水产养殖撒料渔船,其特征在于:所述的抓取机构(23)包括支撑连接板(231)、连接气缸(239)、旋转连接板(233)、连接电机(234)、连接杆(235)、矩形连接板(236)、连接滑块(237)、连接滑槽(238)和两个抓斗支链(232),支撑连接板(231)安装在移动块(224)的下端,支撑连接板(231)的下端安装有连接气缸(239),连接气缸(239)的顶端通过法兰安装在旋转连接板(233),旋转连接板(233)的下端通过电机座安装有连接电机(234),连接电机(234)的输出轴安装在矩形连接板(236),矩形连接板(236)的上端安装有连接滑槽(238),且连接电机(234)位于连接滑槽(238)内,连接滑槽(238)通过滑动配合的方式与连接滑块(237)相连接,连接滑块(237)安装在连接杆(235)的下端,连接杆(235)均匀安装在旋转连接板(233)的下端,矩形连接板(236)的下端对称安装有两个抓斗支链(232)。

7.根据权利要求6所述的一种可打捞死鱼垃圾且均匀增氧除臭的水产养殖撒料渔船,其特征在于:所述的抓斗支链(232)包括辅助连接板(2321)、调节气缸(2322)、抓斗框架(2323)、漏网(2330)、支撑定位板(2324)、支撑电机(2325)、凸轮(2326)、震动圆柱(2327)、震动滑板(2328)、震动固板(2331)和两个弹簧(2329),辅助连接板(2321)的上端通过销轴安装在矩形连接板(236)的下端,矩形连接板(236)的下端通过销轴安装有调节气缸(2322),调节气缸(2322)的顶端通过销轴安装在辅助连接板(2321)的侧壁上,辅助连接板(2321)的下端安装在抓斗框架(2323)上,且抓斗框架(2323)为抓斗结构,抓斗框架(2323)上安装有漏网(2330),漏网(2330)由聚乙烯网布材质组成,辅助连接板(2321)的外壁上安装有支撑定位板(2324),支撑定位板(2324)的下端外侧通过电机座安装有支撑电机(2325),支撑电机(2325)的输出轴上安装有凸轮(2326),支撑定位板(2324)的下端中部安装有震动滑板(2328),且震动滑板(2328)的中部设置有圆形槽,震动滑板(2328)通过滑动配合的方式与震动圆柱(2327)相连接,且震动圆柱(2327)位于圆形槽内,与震动圆柱(2327)的后端安装在震动固板(2331)上,震动固板(2331)的侧壁上对称安装有两个弹簧(2329),两个弹簧(2329)的底端安装在漏网(2330)上。

8.根据权利要求1所述的一种可打捞死鱼垃圾且均匀增氧除臭的水产养殖撒料渔船,其特征在于:所述的收集机构(24)包括回收框(241)、两个电动滑块(242)、两个移动推板(243)、移动转轴(244)、抹平板(245)、两个长形撑板(246)和两个微调气缸(247),回收框(241)安装在船体装置(1)上,且回收框(241)的上端为开口结构,回收框(241)的前后两内壁上对称安装有两个电动滑块(242),每个电动滑块(242)上均安装有一个移动推板(243),每个移动推板(243)的右侧上均安装有一个长形撑板(246),每个长形撑板(246)的侧壁上通过销轴均安装有一个微调气缸(247),每个微调气缸(247)的顶端通过销轴均安装在抹平板(245)上,抹平板(245)安装在移动转轴(244)上,移动转轴(244)的两端通过轴承安装在回收框(241)的内壁之间。

9.根据权利要求2所述的一种可打捞死鱼垃圾且均匀增氧除臭的水产养殖撒料渔船,其特征在于:所述的搅匀机构(31)包括两个支撑U型架(311)、搅拌框(312)、搅拌电机(313)、搅拌转轴(314)、搅拌桨(315)、搅拌撑板(316)、进料框(317)、分料框(318)和导料板(319),两个支撑U型架(311)对称安装在船体装置(1)的后端,两个支撑U型架(311)的上端安装在搅拌框(312)上,搅拌框(312)的下端为开口结构,搅拌框(312)的上端设置有进口槽,搅拌框(312)的上端为圆柱结构,且搅拌框(312)的下端为圆台结构,搅拌框(312)上端安装有进料框(317),且进料框(317)与进口槽相对应,进料框(317)的上端中部通过电机座安装有搅拌电机(313),搅拌电机(313)的输出轴上通过轴承安装在搅拌框(312)上,搅拌电机(313)的输出轴上通过联轴器与搅拌转轴(314)相连接,搅拌转轴(314)的下端通过轴承安装在搅拌撑板(316)上,搅拌撑板(316)安装在搅拌框(312)的中部,搅拌转轴(314)上沿其周向安装有搅拌桨(315),搅拌框(312)的下端安装在分料框(318)的上端,分料框(318)为梯形结构,分料框(318)的上端设置有接口槽,且分料框(318)的下端为开口结构,接口槽与搅拌框(312)的下端相对应,分料框(318)的内壁之间均匀安装有导料板(319)。

10.根据权利要求2所述的一种可打捞死鱼垃圾且均匀增氧除臭的水产养殖撒料渔船,其特征在于:所述的送料机构(32)包括送料L型架(321)、送料电机(322)、送料齿轮(323)、送料齿条(324)、送料上框(325)、送料孔(326)、两个送料滑块(327)、两个送料滑槽(328)、送料下板(329)、接应孔(330)和两个送料U型架(331),送料L型架(321)安装在船体装置(1)的后端,送料L型架(321)的上端内壁上通过电机座安装有送料电机(322),送料电机(322)的输出轴上安装有送料齿轮(323),送料齿轮(323)上啮合有送料齿条(324),送料齿条(324)安装在送料上框(325)的侧壁上,送料上框(325)的底端均匀设置有送料孔(326),送料上框(325)的两侧壁上对称安装有两个送料滑块(327),每个送料滑块(327)通过滑动配合的方式均与一个送料滑槽(328)相连接,每个送料滑槽(328)均安装在送料下板(329)的侧壁上,送料下板(329)上均匀设置有接应孔(330),送料下板(329)的左右两端安装在两个送料U型架(331)上,两个送料U型架(331)对称安装在船体装置(1)的后端。
