专利号: 2017213268737
申请人: 桂林航天工业学院
专利类型:实用新型
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

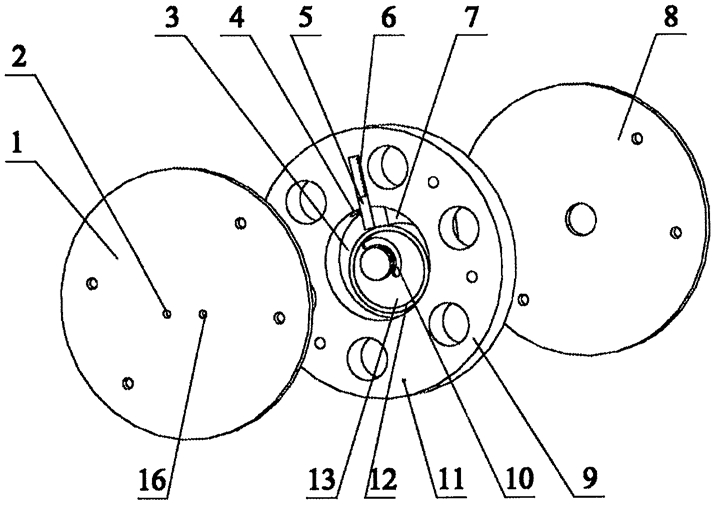

1.一种双排气压力滚动转子压缩机,包括气缸体、滚动转子、偏心轮轴、吸气口、弹簧、滑片、气缸前端盖、气缸后端盖,其特征在于:所述的偏心轮轴的偏心部分靠气缸前端盖的端面上设置有弧形排气槽,所述的气缸前端盖内侧面靠滑片处设有径向排气槽,所述的气缸前端盖上设有高压排气口和低压排气口,高压排气口和低压排气口均不与径向排气槽接触,且分别位于径向排气槽所在直线两侧。

2.根据权利要求1所述的一种双排气压力滚动转子压缩机,其特征在于:高压排气口和低压排气口圆上的点到前端盖圆心的最短距离相等,且等于径向排气槽内端点到气缸前端盖圆心的距离,等于弧形排气槽内侧圆弧半径;径向排气槽外端点到气缸前端盖圆心的距离与气缸体内半径相等。

3.根据权利要求1所述的一种双排气压力滚动转子压缩机,其特征在于:高压排气口圆心与气缸前端盖中心的连线和径向排气槽槽体所在直线的夹角为100~120°,低压排气口圆心与气缸前端盖中心的连线和径向排气槽槽体所在直线的夹角为100~120°;高压排气口和低压排气口圆上的点到气缸前端盖中心的最大距离相等,且小于偏心轮轴偏心部分柱面上的点到转动圆心的最短距离加上滚动转子的厚度。

4.根据权利要求1所述的一种双排气压力滚动转子压缩机,其特征在于:将偏心轮轴转动圆心和偏心轮轴偏心部分柱面上离偏心轮轴转动圆心最远的点的连线定义为基准线;弧形排气槽往沿转动方向的止点与偏心轮轴转动圆心形成的连线和基准线的夹角为140~

180°,弧形排气槽沿转动反方向的止点与偏心轮轴转动圆心形成的连线和基准线的夹角为

5~15°。

5.根据权利要求1所述的一种双排气压力滚动转子压缩机,其特征在于:气缸体靠气缸前端盖侧嵌有定位销,气缸前端盖内侧面设有定位孔。
