专利号: 2017213679838
申请人: 山东云内动力有限责任公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

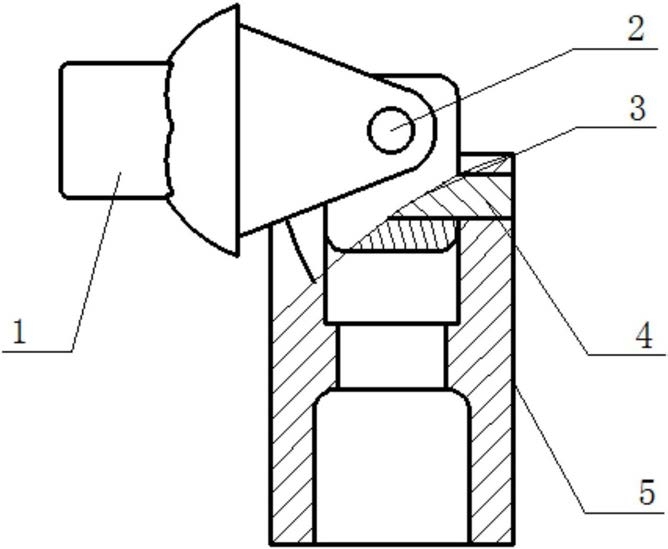

1.一种狭小空间万向节扭矩传递工具,其特征在于,包括接头、连接块和筒形连接件,所述接头通过第一连接销轴与连接块相连,所述筒形连接件通过第二连接销轴与连接块相连;所述筒形连接件设于接头的下部;所述第一连接销轴和第二连接销轴沿筒形连接件的径向设置且相互垂直。

2.根据权利要求1所述的一种狭小空间万向节扭矩传递工具,其特征在于,所述接头包括六角头部和U型连接部,所述六角头部与U型连接部铸造为一体结构,所述六角头部和U型连接部之间设有过渡圆弧面。

3.根据权利要求2所述的一种狭小空间万向节扭矩传递工具,其特征在于,所述U型连接部的两侧设有第一销轴孔。

4.根据权利要求3所述的一种狭小空间万向节扭矩传递工具,其特征在于,所述连接块的上部卡接于U型连接部的内侧,所述第一连接销轴穿过第一销轴孔与连接块相连。

5.根据权利要求1所述的一种狭小空间万向节扭矩传递工具,其特征在于,所述筒形连接件的顶部设有U型卡槽,所述U型卡槽的两侧设有第二销轴孔。

6.根据权利要求5所述的一种狭小空间万向节扭矩传递工具,其特征在于,所述筒形连接件的内部设有凸台式空腔。

7.根据权利要求5所述的一种狭小空间万向节扭矩传递工具,其特征在于,所述连接块的下部卡接于U型卡槽的内侧,所述第二连接销轴穿过第二销轴孔与连接块相连。

8.根据权利要求1所述的一种狭小空间万向节扭矩传递工具,其特征在于,所述连接块为长方体结构。
