专利号: 2017213692086
申请人: 山东云内动力有限责任公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

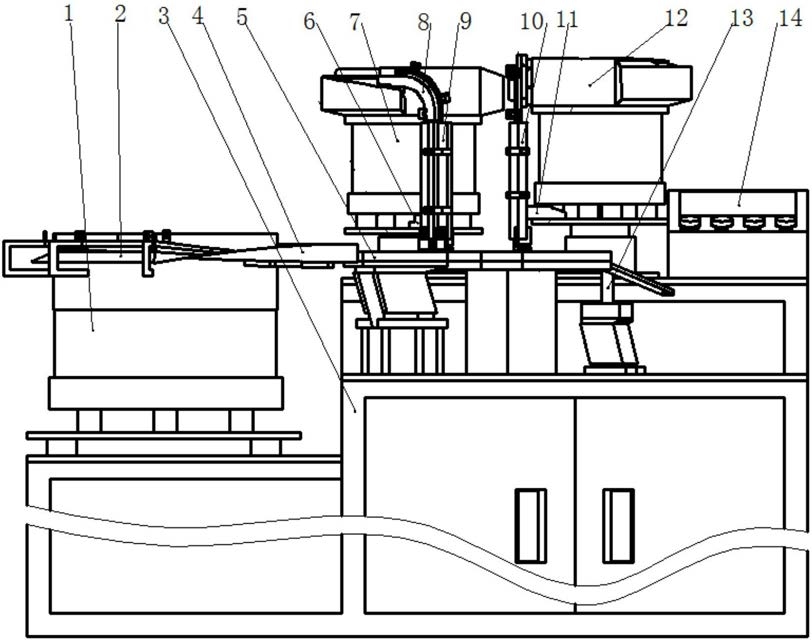

1.一种螺栓穿垫机,其特征在于,包括:

螺栓定位旋转穿垫机构,包括固定座,固定座内设置旋转轴,旋转轴顶部设置旋转盘,旋转盘周侧设有多个连续的用于带动螺栓移动的卡槽,固定座与旋转盘之间设有用于容纳倒置设置螺栓的装配空间;

螺栓输送机构,包括可旋转设置的第一筒,在第一筒设置螺栓送料件,螺栓送料件的端部设于固定座的一侧;

弹垫输送机构,包括第二筒,第二筒设置弹垫送料件,弹垫送料件与弹垫下落定位滑道连接,且弹垫下落定位滑道底部设于固定座装配空间上方。

2.根据权利要求1所述的一种螺栓穿垫机,其特征在于,还包括平垫输送机构,包括第三筒,第三筒设置平垫送料件,平垫送料件与平垫下落定位滑道连接,且平垫下落定位滑道底部设于固定座装配空间上方。

3.根据权利要求1所述的一种螺栓穿垫机,其特征在于,所述固定座一侧设有倾斜设置的送料机构,在送料机构的下方设有收料件。

4.根据权利要求1所述的一种螺栓穿垫机,其特征在于,所述固定座包括围绕所述旋转轴设置的圆筒,圆筒底部固定,顶部设有下限制板,上限制板与下限制板同轴设置,旋转轴与旋转电机固定连接。

5.根据权利要求4所述的一种螺栓穿垫机,其特征在于,所述上限制板上表面一侧设有用于螺栓进入的螺栓入料口,另一侧设有螺栓出料口。

6.根据权利要求1所述的一种螺栓穿垫机,其特征在于,所述第一筒内设置螺栓振动盘,螺栓送料件包括沿着第一筒内壁螺旋设置的螺栓上升送料滑道、螺栓筛选送料滑道、螺栓转角送料滑道和螺栓缓冲直线送料滑道,这四个滑道依次连接,螺栓筛选送料滑道包括圆弧滑道,圆弧滑道上方设有限制圆弧条,限制圆弧条与圆弧滑道之间有设定距离以容纳螺栓;

螺栓转角送料滑道从一端到另一端尺寸逐渐缩小,两侧分别设置限位板,在该滑道靠近螺栓缓冲直线滑道端部一侧限位板为半T字型限位板,半T字型限位板距离螺栓转角送料滑道有设定高度;

进一步地,所述螺栓缓冲直线滑道为倒T字型限制滑道,倒T字型限制滑道底部设置直线振动器,直线振动器底部设置支撑柱。

7.根据权利要求1所述的一种螺栓穿垫机,其特征在于,所述第二筒内设置弹垫振动盘,弹垫送料件为在第二筒设置的弹垫螺旋上升送料滑道,该滑道与弹垫转角送料滑道连接,弹垫转角送料滑道通过弹垫筛选送料滑道与弹垫下落定位滑道连接;

进一步地,弹垫下落定位滑道通过相对设置的弹垫下落定位滑道块和弹垫下落定位滑道限制条形成,且弹垫下落定位滑道块和弹垫下落定位滑道限制条间隔设定距离以用于弹垫下滑,内侧均为台阶状;

进一步地,弹垫下落定位滑道底部两侧各设有一弹垫定位块。

8.根据权利要求2所述的一种螺栓穿垫机,其特征在于,所述第三筒内设置平垫振动盘,平垫送料件包括在第三筒设置的平垫螺旋上升送料滑道,该滑道与平垫转角送料滑道连接,平垫转角送料滑道通过平垫筛选送料滑道与平垫下落定位滑道连接;平垫转角送料滑道从一侧到另一侧逐渐扭转,以在该滑道末端只可容纳一个平垫片;

进一步地,平垫下落定位滑道通过对立设置的平垫下落滑道块和平垫下落定位滑道限制条构成,平垫下落滑道块和平垫下落定位滑道限制条间隔设定距离用于平垫下滑。

9.根据权利要求8所述的一种螺栓穿垫机,其特征在于,所述平垫筛选送料滑道为中部向下弯折设置,且平垫片筛选送料滑道两侧分别设置可调顶板和可调侧板,可调顶板与可调侧板之间的间距可调节;

所述平垫下落定位滑道底部两侧各设有一平垫定位块。

10.根据权利要求1所述的一种螺栓穿垫机,其特征在于,所述螺栓定位旋转穿垫机构、螺栓输送机构、弹垫输送机构和平垫输送机构设于平台或柜体上表面,螺栓输送机构设于平台或柜体一侧,固定座设于柜体中部,弹垫输送机构设于螺栓输送机构与平垫输送机构之间。
