专利号: 2017214417014
申请人: 青岛科技大学
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-09-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

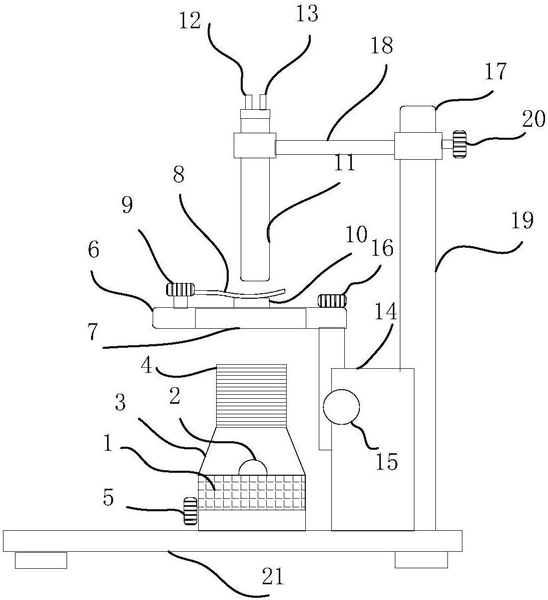

1.一种光致电化学传感器,包括散热器、光源,光源设置在散热器上,其特征在于,所述光源上设置聚光装置,聚光装置的上方设置透光工作台;所述透光工作台上设有上下贯通的透光腔,透光工作台上还设置透光工作电极,透光工作电极的工作端为平面,并且工作面朝上设置在透光腔处;透光工作电极的上方设置由参比电极和辅助电极组成的复合电极。

2.根据权利要求1所述的光致电化学传感器,其特征在于,所述复合电极包括复合电极杆,复合电极杆内并列设置参比电极和辅助电极;

所述参比电极内设置内参比溶液腔,内参比溶液腔内充有内参比溶液,内参比溶液腔的开口设置在参比电极的一端,参比电极的另一端为工作端;内参比溶液腔内设置内电极,内电极的一端外接参比电极引线端,内电极和参比电极引线端的连接处设置防止参比溶液渗漏的堵头;

所述辅助电极一端为工作端,另一端连接辅助电极引线;

所述参比电极的工作端和辅助电极的工作端的材质均为惰性导电材料,设置在复合电极杆的同一端并且形成共平面。

3.根据权利要求2所述的光致电化学传感器,其特征在于,所述参比电极的工作端或辅助电极的工作端的材质为铂或者金;所述内电极为银/氯化银电极,或汞/氯化亚汞电极、汞/硫酸亚汞电极、银/银离子电极。

4.根据权利要求1所述的光致电化学传感器,其特征在于,所述透光工作电极为片状。

5.根据权利要求1所述的光致电化学传感器,其特征在于,所述透光工作电极为导电玻璃电极、金丝或者铂丝编织的电极或者碳质薄膜电极,以及以这些电极为基底电极所制备的修饰电极。

6.根据权利要求1所述的光致电化学传感器,其特征在于,所述透光工作电极可为生物膜电极。

7.根据权利要求1所述的光致电化学传感器,其特征在于,所述透光工作电极通过电极固定件设置在透光工作台上,所述电极固定件由压片和调节旋钮构成,调节旋钮设置在压片的一端,压片的另一端压在透光工作电极的导电端,调节旋钮穿过通孔与透光工作台螺纹连接。

8.根据权利要求2所述的光致电化学传感器,其特征在于,所述压片至少与透光工作电极接触的部分为导电材料,作为透光工作电极接线端与导线连接。

9.根据权利要求1所述的光致电化学传感器,其特征在于,透光工作台设置在工作台调节器上,工作台调节器上设有调节旋钮用于调节工作台的高度和水平位置;所述复合电极设置在复合电极调节架上,复合电极调节架包括水平设置的复合电极夹具和竖直设置的夹具支架,复合电极夹具的一端夹持复合电极,另一端夹持夹具支架,夹具支架上还设有调节复合电极夹具的旋钮。

10.根据权利要求1所述的光致电化学传感器,其特征在于,所述聚光装置包括设置在光源上方的聚光罩和设置在聚光罩上方的聚光镜头,聚光镜头设置在透光腔的下方;或者所述聚光装置包括设置在光源上方的聚光罩、光纤及光纤聚焦镜,光纤的一端连接聚光罩,另一端连接光纤聚焦镜,光纤聚焦镜设置在透光腔的下方。
