专利号: 2017215002189
申请人: 凤凰电力有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2023-11-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

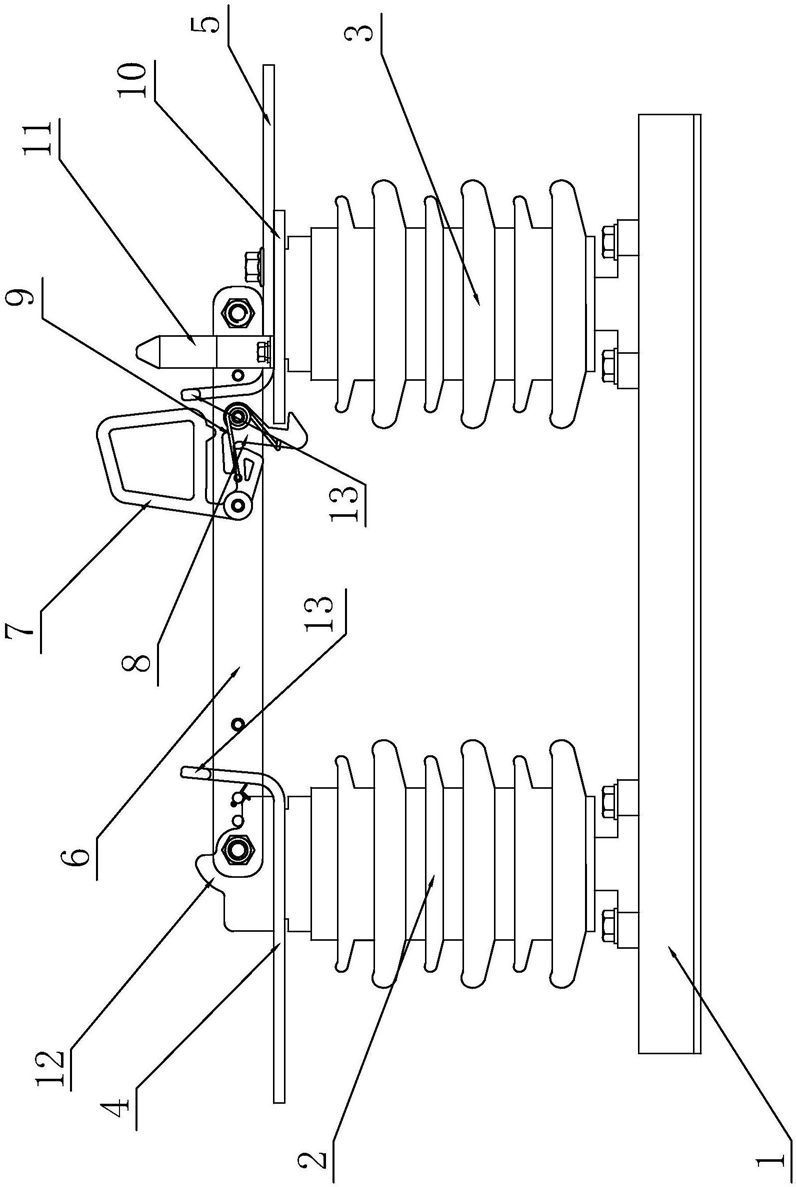

1.一种隔离开关,包括有底座和底座上设置的第一绝缘支柱和第二绝缘支柱,所述第一绝缘支柱上设置有第一接线板,第二绝缘支柱上设置有第二接线板,所述第一接线板和第二接线板上均设置有静触头,所述隔离开关还包括与静触头配合通断的刀闸,其特征在于:所述刀闸包括设置于两侧的两个刀片,两个刀片之间通过螺栓间隔固定,所述第一接线板上设置有刀片铰接支架,两个刀片的一端与刀片铰接支架相铰接,两个刀片之间分别铰接设置有相互联动的锁紧钩和操作环,第二绝缘支柱与第二接线板之间设置有与锁紧钩相配合的锁紧片,锁紧钩与刀片之间的铰接处设置有扭簧,所述刀闸在合闸时其锁紧钩可在扭簧作用下自动挂扣于锁紧片上,所述操作环在转动时可联动锁紧钩实现脱扣,锁紧片对应刀闸合闸时的两侧位置分别设置有一个引弧片,所述刀闸在合闸时其刀片能够插入并压紧于两个引弧片之间,所述引弧片自锁紧片向上延伸而出并高于第二接线板上静触头的位置,刀闸在合闸时其刀片能够先与引弧片接触后再与静触头接触连通,刀闸在分闸时其刀片能够先与静触头分离断开后再与引弧片分离。

2.根据权利要求1所述的隔离开关,其特征在于:所述两个引弧片的上部朝两个引弧片之间方向倾斜靠拢,两个引弧片上部的间距略小于刀闸的宽度,两个引弧片的上端均设置有朝相反方向弯折的第一圆弧部,刀闸在合闸时可沿两个引弧片的第一圆弧部插入至两个引弧片之间并促使两个引弧片的上部朝两侧方向同时分开,两个引弧片的下部均设置有可供刀闸合闸时抵于刀片上的第二圆弧部。
