专利号: 201721551772X
申请人: 四川交通职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 制冷或冷却;加热和制冷的联合系统;热泵系统;冰的制造或储存;气体的液化或固化
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

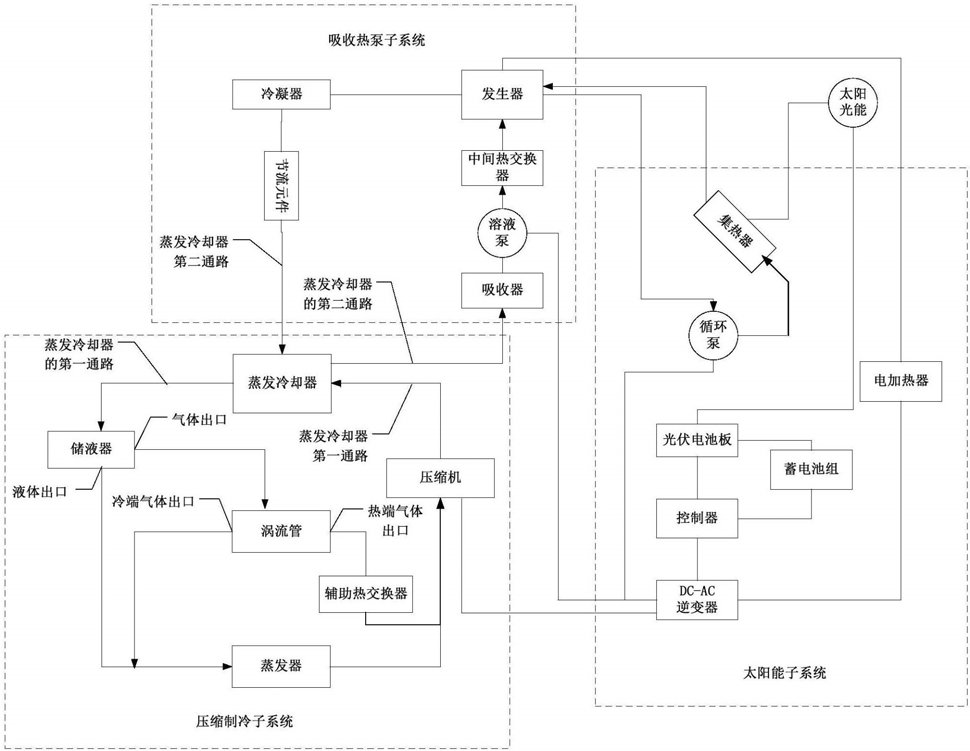

1.一种太阳能综合利用的复合式供热制冷系统,其特征在于,包括压缩制冷子系统、吸收热泵子系统和太阳能子系统;所述压缩制冷子系统与吸收热泵子系统连接,所述太阳能子系统分别与压缩制冷子系统和吸收热泵子系统连接。

2.根据权利要求1所述的太阳能综合利用的复合式供热制冷系统,其特征在于,所述压缩制冷子系统包括蒸发冷却器、储液器、蒸发器、涡流管、辅助热交换器和压缩机,所述蒸发冷却器包括蒸发冷却器第一通路和蒸发冷却器第二通路,所述储液器的出口包括液体出口和气体出口,所述涡流管的出口包括冷端气体出口和热端气体出口,所述蒸发冷却器第一通路的出口与储液器的入口连接,所述储液器的液体出口与蒸发器的入口连接,所述蒸发器的出口与压缩机的入口连接,所述压缩机的出口与蒸发冷却器第一通路的入口连接,所述储液器的气体出口与涡流管的入口连接,所述涡流管的冷端气体出口与蒸发器的入口连接,所述涡流管的热端气体出口与辅助热交换器入口连接,所述辅助热交换器出口与压缩机入口连接;

所述吸收热泵子系统包括吸收器、溶液泵、中间热交换器、冷凝器,所述吸收器、溶液泵、中间热交换器、发生器、冷凝器和蒸发冷却器第二通路顺次循环连接;

所述太阳能子系统包括集热器、循环泵、光伏电池板、控制器和DC-AC逆变器,所述集热器、发生器和循环泵顺次循环连接,所述集热器和光伏电池板采集太阳光能,所述光伏电池板通过控制器与DC-AC逆变器电性连接,所述DC-AC逆变器分别与溶液泵、循环泵和压缩机电性连接。

3.根据权利要求2所述的太阳能综合利用的复合式供热制冷系统,其特征在于,所述太阳能子系统还包括蓄电池组和电加热器,所述蓄电池组通过控制器与DC-AC逆变器电性连接,所述DC-AC逆变器通过电加热器与发生器电性连接。

4.根据权利要求1所述的太阳能综合利用的复合式供热制冷系统,其特征在于,所述压缩制冷子系统采用CO2作为工质。

5.根据权利要求1所述的太阳能综合利用的复合式供热制冷系统,其特征在于,所述吸收热泵子系统采用LiBr-H2O作为工质对。

6.根据权利要求2所述的太阳能综合利用的复合式供热制冷系统,其特征在于,所述压缩机为双级压缩机,所述双级压缩机的中间腔与辅助热交换器的出口连接。

7.根据权利要求2所述的太阳能综合利用的复合式供热制冷系统,其特征在于,所述吸收热泵子系统还包括节流元件,所述冷凝器通过节流元件与蒸发冷却器第二通路的入口连接。

8.根据权利要求7所述的太阳能综合利用的复合式供热制冷系统,其特征在于,所述节流元件为电子膨胀阀门或毛细管。
