专利号: 2017216270480
申请人: 镇江市高等专科学校
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2024-05-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

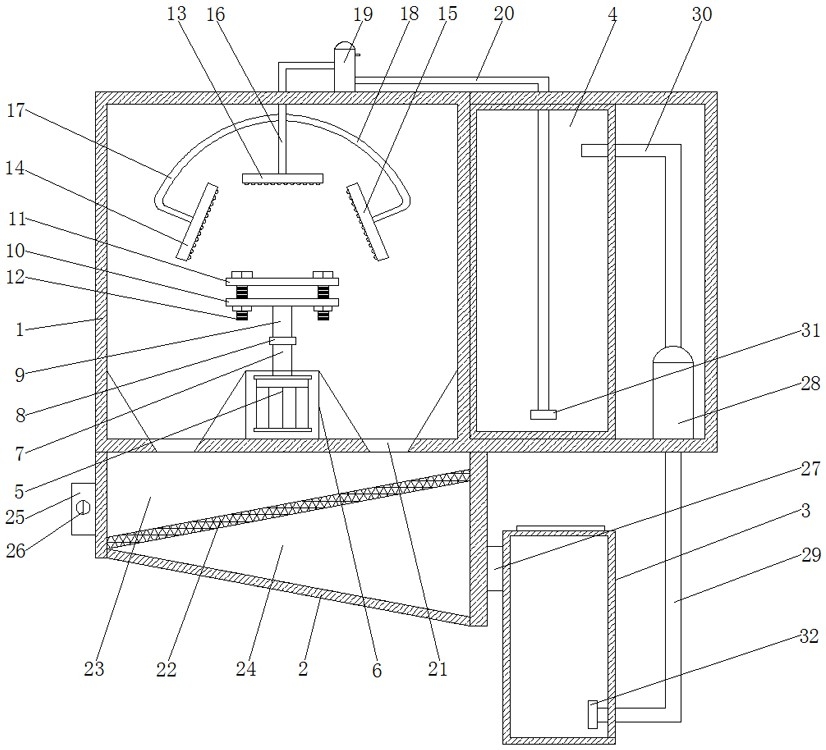

1.一种用于太阳能石英坩埚组装件的清洗装置,包括清洗箱(1)、过滤箱(2)、回水箱(3)和蓄水箱(4),其特征在于:所述清洗箱(1)的内底壁上固定连接有驱动电机(5),且驱动电机(5)的外部套设有防水罩(6),所述驱动电机(5)顶部的输出轴(7)通过联轴器(8)固定连接有转轴(9),所述转轴(9)的顶部固定连接有下固定板(10),所述下固定板(10)的上侧设有上固定板(11),且上固定板(11)和下固定板(10)之间通过紧固螺栓(12)螺纹连接,所述上固定板(11)的正上方设有第一喷淋管(13),所述上固定板(11)的左上方设有第二喷淋管(14),所述上固定板(11)的右上方设有第三喷淋管(15),所述第一喷淋管(13)、第二喷淋管(14)和第三喷淋管(15)上均设有均匀分布的喷水口,所述第一喷淋管(13)的顶部固定连接有第一排水管(16),所述第二喷淋管(14)通过第一导水弯管(17)与第一排水管(16)固定连通,所述第三喷淋管(15)通过第二导水弯管(18)与第一排水管(16)固定连通,所述清洗箱(1)的顶部固定连接有第一水泵(19),所述第一排水管(16)的入水端口与第一水泵(19)的出水端口固定连接,所述蓄水箱(4)固定连接在清洗箱(1)的一侧面,所述第一水泵(19)通过第一抽水管(20)与蓄水箱(4)的内部相连通,所述过滤箱(2)固定连接在清洗箱(1)的底部,所述清洗箱(1)的底部两侧均开设有漏水孔(21),两个所述漏水孔(21)以对称的形式排布在驱动电机(5)的两侧,且清洗箱(1)的底部通过漏水孔(21)与过滤箱(2)的顶部相连通,所述过滤箱(2)的内部设有倾斜过滤网(22),所述倾斜过滤网(22)将过滤箱(2)的内部分割为上过滤室(23)和下过滤室(24),所述上过滤室(23)的一侧设有出水口(25),所述出水口(25)上设有阀门(26),所述下过滤室(24)的一侧面通过连接管(27)与回水箱(3)的顶部一侧相连通,所述蓄水箱(4)的一侧设有第二水泵(28),所述第二水泵(28)通过第二抽水管(29)与回水箱(3)的底部一侧相连通,所述第二水泵(28)通过第二排水管(30)与蓄水箱(4)的顶部一侧相连通。

2.根据权利要求1所述的一种用于太阳能石英坩埚组装件的清洗装置,其特征在于:所述第二喷淋管(14)和第三喷淋管(15)倾斜设置,且第二喷淋管(14)和第三喷淋管(15)以对称的额形式排布在第一喷淋管(13)的两侧。

3.根据权利要求1所述的一种用于太阳能石英坩埚组装件的清洗装置,其特征在于:所述倾斜过滤网(22)的倾斜角度为30-45度。

4.根据权利要求1所述的一种用于太阳能石英坩埚组装件的清洗装置,其特征在于:所述防水罩(6)为PVC聚乙烯防水罩。

5.根据权利要求1所述的一种用于太阳能石英坩埚组装件的清洗装置,其特征在于:所述第一抽水管(20)的入水端口上固定连接有第一过滤头(31),所述第二抽水管(29)的入水端口上固定连接有第二过滤头(32),所述第一过滤头(31)和第二过滤头(32)均为反冲洗滤头。
