专利号: 2017216461238
申请人: 台州市智诚工业设计有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

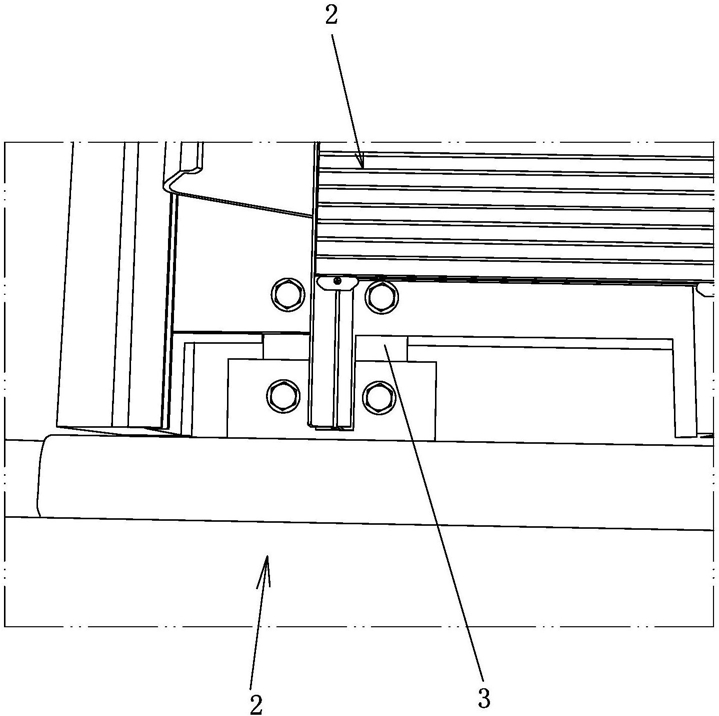

1.具有新型连接块结构的游艇浮桥,其特征在于:包括有连接块,所述连接块包括有橡胶块,在橡胶块内设置有两块以上间隔设置的金属板,所述金属板的四周由橡胶包覆,橡胶块上设置有两个以上贯穿橡胶块的上平面与下平面的安装孔,且该安装孔还贯穿金属板的上平面与下平面。

2.根据权利要求1所述的具有新型连接块结构的游艇浮桥,其特征在于:所述安装孔设置有四个,分两排设置,每排设置有两个。

3.根据权利要求1所述的具有新型连接块结构的游艇浮桥,其特征在于:所述的游艇码浮桥包括有浮桥的主框架,在主框架的相应部位形成有环状框架,环状框架用于套设在立桩之外,在环状框架上设置有若干组滚轮组,每组滚轮组包括有上滚轮与下滚轮,上滚轮、下滚轮的轮面与立桩的外表面接触连接,且上滚轮、下滚轮分别设置在相应的环状框架的上表面与下表面。

4.根据权利要求3所述的具有新型连接块结构的游艇浮桥,其特征在于:所述环状框架呈口字形,设置有四组滚轮组。

5.根据权利要求4所述的具有新型连接块结构的游艇浮桥,其特征在于:每组滚轮组在相应的侧边上居中。

6.根据权利要求3所述的具有新型连接块结构的游艇浮桥,其特征在于:所述上滚轮、下滚轮分别通过滚轮支架设置在环状框架上。

7.根据权利要求6所述的具有新型连接块结构的游艇浮桥,其特征在于:所述滚轮支架包括有底板,在底板两侧设置的立板,在两立板之间设置有滚轮安装轴,上滚轮或下滚轮设置在滚轮安装轴上,所述底板固定在环状框架的上平面或下表面。

8.根据权利要求7所述的具有新型连接块结构的游艇浮桥,其特征在于:所述滚轮安装轴为一螺杆,在两立板上设置有安装孔,螺杆穿过两安装孔且尾端伸出相应的立板之外并通过螺母锁紧。

9.根据权利要求7所述的具有新型连接块结构的游艇浮桥,其特征在于:所述底板通过螺钉固定在环状框架的上平面或下表面,或通过焊接固定在环状框架的上平面或下表面上。

10.根据权利要求3所述的具有新型连接块结构的游艇浮桥,其特征在于:所述主框架的相应部位通过连接梁与环状框架连接。
