专利号: 2017217462948
申请人: 西安理工大学
专利类型:实用新型
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

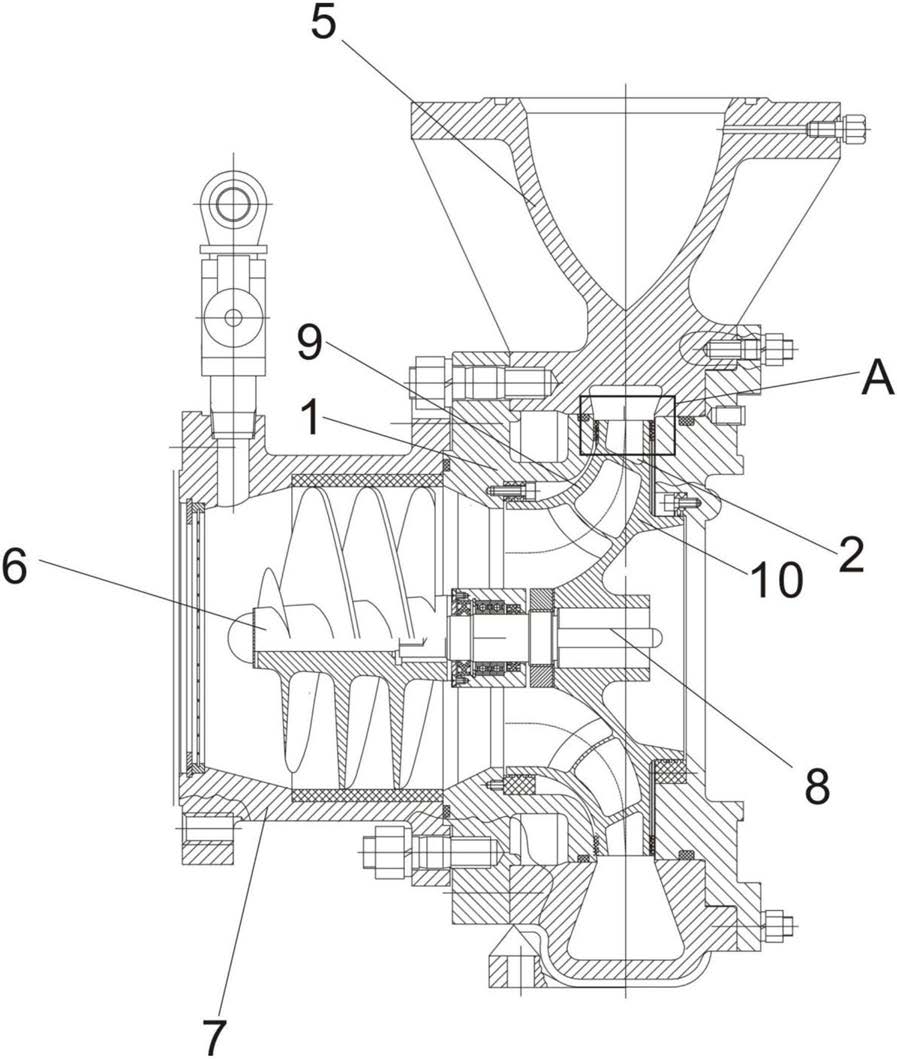

1.一种防止叶轮出口间隙泄漏的离心泵,其特征在于,包括蜗壳(5),所述蜗壳(5)通过螺栓连接有泵盖(1),所述泵盖(1)连接有进口管(7),所述蜗壳(5)中固定有叶轮(2),所述泵盖(1)位于叶轮(2)外侧,且所述泵盖(1)不与叶轮(2)接触,所述叶轮(2)的进口端分别连接有诱导轮(6)和主轴(8),且所述诱导轮(6)和主轴(8)连接,所述叶轮(2)两侧分别固定有叶轮前盖板(9)和叶轮后盖板(10),所述叶轮前盖板(9)和叶轮后盖板(10)外侧设置有密封装置,所述密封装置包括固定在叶轮前盖板(9)和叶轮后盖板(10)外侧的本体(3),所述本体(3)为圆环状,且所述本体(3)的上端面与叶轮(2)出口齐平,所述本体(3)靠近泵盖(1)的侧表面上且沿本体(3)的圆周方向设置有环形沟槽(4)。

2.根据权利要求1所述的一种防止叶轮出口间隙泄漏的离心泵,其特征在于,所述本体(3)靠近泵盖(1)的侧表面与泵盖(1)之间的距离为0.2mm~0.5mm。

3.根据权利要求1所述的一种防止叶轮出口间隙泄漏的离心泵,其特征在于,所述环形沟槽(4)不少于四个,且所述环形沟槽(4)在本体(3)上均匀设置。

4.根据权利要求1或3所述的一种防止叶轮出口间隙泄漏的离心泵,其特征在于,所述环形沟槽(4)的锥角为θ,且所述锥角θ的角度范围为35°~50°。

5.根据权利要求4所述的一种防止叶轮出口间隙泄漏的离心泵,其特征在于,所述环形沟槽(4)的深度为0.4mm~1.0mm。
