专利号: 2017218273021
申请人: 浙江康格电气有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-08-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

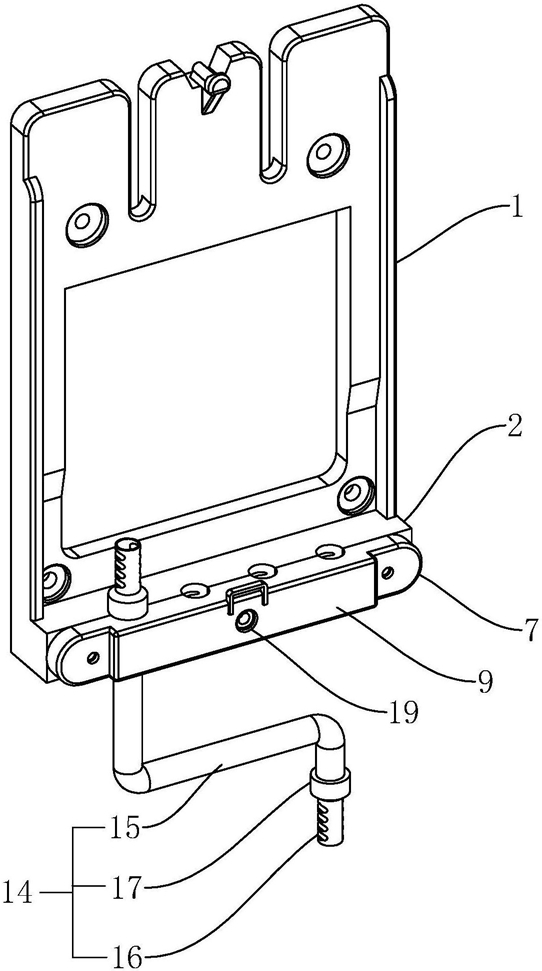

1.一种简易电能表插接件,包括绝缘座(1),绝缘座(1)下端的侧面成型有下支撑座(2),其特征是:下支撑座(2)背向绝缘座(1)的一侧设有多道在竖直方向上贯穿下支撑座(2)的第一半圆槽(3),所述下支撑座(2)开有第一半圆槽(3)的一侧设有与下支撑座(2)配合的支撑盖(7),所述支撑盖(7)面向下支撑座(2)的一侧设有与第一半圆槽(3)相对位且直径相等的第二半圆槽(8),所述支撑盖(7)上设有连接两者的紧固螺栓(18)。

2.根据权利要求1所述的简易电能表插接件,其特征是:所述第一半圆槽(3)和第二半圆槽(8)之间设有过渡导线(14),所述过渡导线(14)的中部设有包覆过渡导线(14)的绝缘段(15),所述过渡导线(14)的两端为导电段(16)。

3.根据权利要求2所述的简易电能表插接件,其特征是:所述绝缘段(15)的外径与第一半圆槽(3)、第二半圆槽(8)的直径相等,且绝缘段(15)上与导电段(16)连接处设有直径大于绝缘段(15)直径的限位环(17)。

4.根据权利要求2所述的简易电能表插接件,其特征是:所述过渡导线(14)的绝缘段(15)折弯形成90°夹角。

5.根据权利要求3所述的简易电能表插接件,其特征是:每道所述第一半圆槽(3)上下两端的内壁均成型有挤压凸起(4)。

6.根据权利要求1所述的简易电能表插接件,其特征是:所述支撑盖(7)的中部背向下支撑座(2)一侧设有加厚层(9)。

7.根据权利要求6所述的简易电能表插接件,其特征是:所述支撑盖(7)面向下支撑座(2)一侧设有使支撑盖(7)留下相等壁厚的空心槽(10),所述空心槽(10)内设有多道加强筋(11)。

8.根据权利要求7所述的简易电能表插接件,其特征是:所述下支撑座(2)面向支撑盖(7)的一侧设有三根分别位于两端和中部的连接柱(5),每根所述连接柱(5)面向支撑盖(7)一侧均设有螺纹孔(6),所述支撑盖(7)上对应每根连接柱(5)的位置均设有贯穿支撑盖(7)的穿孔(13)。

9.根据权利要求8所述的简易电能表插接件,其特征是:所述空心槽(10)的两端均与连接柱(5)的端面抵接,所述空心槽(10)的底部对应中间连接柱(5)的位置设有与连接柱(5)抵接的加强柱(12)。

10.根据权利要求9所述的简易电能表插接件,其特征是:所述支撑盖(7)背向下支撑座(2)一侧的中部设有正对加强柱(12)位置的沉孔(19),所述紧固螺栓(18)的螺栓头嵌在沉孔(19)的内部。
