专利号: 2017218380254
申请人: 北京万集科技股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-04-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

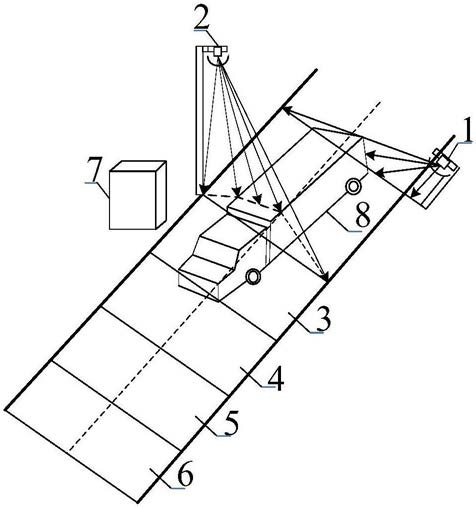

1.一种称重超限检测系统,包括:第一激光测距传感器、第二激光测距传感器、称重平台、称重仪表;其特征在于:所述第一激光测距传感器以1.2M至1.5M的高度安装于道路立柱上,其扫描平面垂直于道路车辆行驶方向,所述第一激光测距传感器与所述称重平台相隔1.8M至1.9M的距离;

所述第二激光测距传感器以3.5M至4M的高度安装于道路的立柱上,其扫描平面垂直于道路车辆行驶方向,所述的第二激光测距传感器安装于所述称重平台与所述的第一激光测距传感器之间,且紧挨所述的称重平台;

所述称重平台包括:第一台面、第二台面、第三台面、第四台面,所述的第一台面、第二台面、第三台面、第四台面为独立的台面,且每个台面的四角下面各设置一个称重传感器;

所述的称重传感器用于获取车辆重量信息;

所述的称重仪表与所述第一激光测距传感器、所述第二激光测距传感器相连、所述称重传感器相连。

2.根据权利要求1所述的一种称重超限检测系统,其特征在于:

当待测车辆驶过所述第一激光测距传感器的扫描平面的过程中,所述的称重仪表获取车辆的单双胎信息;

当待测车辆同时处于所述第一激光测距传感器的扫描平面和所述第二激光测距传感器的扫描平面时,所述的称重仪表利用所述的第一激光测距传感器和所述的第二激光测距传感器获取车辆宽度信息;所述的称重仪表利用第二激光测距传感器获取车辆高度信息;

当待测车辆车尾刚好驶离所述第一激光测距传感器所在的扫面平面时,所述的称重仪表利用所述的安装距离和所述的第一台面、第二台面、第三台面、第四台面下的所述称重传感器的车辆重量信息计算出车辆长度信息。

3.根据权利要求2所述的一种称重超限检测系统,其特征在于:

在待测车辆刚好驶离所述的第二激光测距传感器所在的扫描平面时,所述的第二激光测距传感器得到车辆收尾信息,并将车辆收尾信息传递至所述的称重仪表;所述的称重仪表利用车辆收尾信息、称重平台计算车辆总重信息;所述的称重仪表根据车辆长度信息、车辆高度信息、车辆宽度信息、车辆总重信息判断车辆是否超重。
