专利号: 2017218432507
申请人: 重庆东盟包装有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 纸品制作;纸的加工
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

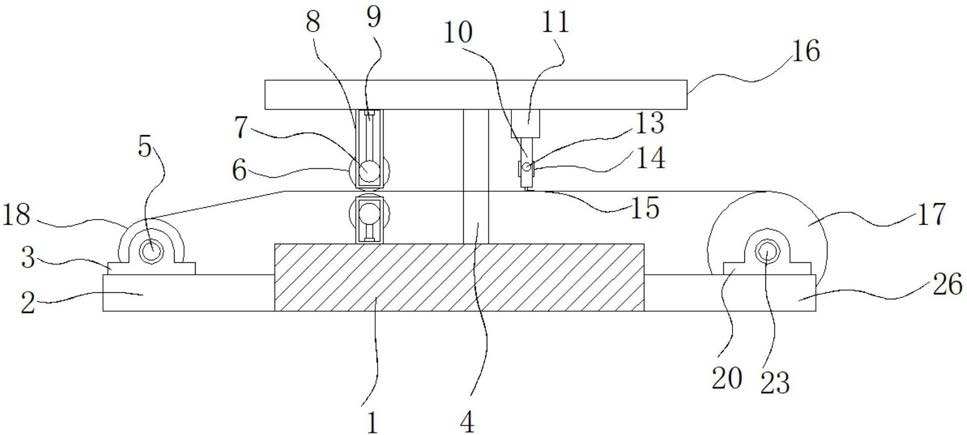

1.一种尼龙复合类包装袋分切装置,包括支撑底座(1),所述支撑底座(1)前后对称设有两个,且前端所述支撑底座(1)左端侧壁设有第一支架板(2),前端所述支撑底座(1)右侧壁设有第二支架板(26),其特征在于:所述第一支架板(2)上方设有第一安装座(3),所述第一安装座(3)内部安装有第一转轴(5),且第一转轴(5)上均匀分布有收卷筒(19),且每个收卷筒(19)的前后两端均设有第一限位套(18),所述第一限位套(18)通过双头螺柱和螺母固定在第一转轴(5)上,所述第一转轴(5)前端安装有第一电动机(22),所述第二支架板(26)上端设有第二安装座(20),所述第二安装座(20)上安装有第二转轴(23),所述第二转轴(23)上设有放卷筒(17),所述放卷筒(17)的前后两端均设有第二限位套(12),且第二限位套(12)通过双头螺柱和螺母固定在第二转轴(23)上,所述第二转轴(23)的前端安装有第二电动机(21),所述支撑底座(1)的上方中部均焊接有立柱(4),且前后立柱(4)上端焊接有横板(16),所述横板(16)下方右端前后对称设有液压缸(11),所述液压缸(11)下方设有活塞杆(10),且前后活塞杆(10)之间贯穿设有光杆(13),所述光杆(13)上滑动连接有滑套(14),且滑套(14)的数量不少于五个,所述滑套(14)下方设有分切刀(15)。

2.根据权利要求1所述的一种尼龙复合类包装袋分切装置,其特征在于:所述光杆(13)的前后两端与活塞杆(10)的接触面间设有锁紧螺母(24)。

3.根据权利要求1所述的一种尼龙复合类包装袋分切装置,其特征在于:前后所述支撑底座(1)的上方左端均设有框架(8),所述横板(16)的下方左端前后对称也设有框架(8),所述框架(8)的数量为四个,所述支撑底座(1)上的框架(8)下端内壁设有气缸(9),所述横板(16)上的框架(8)上内壁也设有气缸(9),下端两个所述气缸(9)的上端设有支撑轴(7),上端两个所述气缸(9)的下端设有支撑轴(7),所述支撑轴(7)上设有压辊(6),所述压辊(6)的数量为两个。

4.根据权利要求1所述的一种尼龙复合类包装袋分切装置,其特征在于:所述分切刀(15)上设有防锈层。

5.根据权利要求1所述的一种尼龙复合类包装袋分切装置,其特征在于:所述第一转轴(5)和第二转轴(23)上均匀分布有通孔(25)。

6.根据权利要求1所述的一种尼龙复合类包装袋分切装置,其特征在于:所述第一电动机(22)和第二电动机(21)的外壁均设有防护罩。
