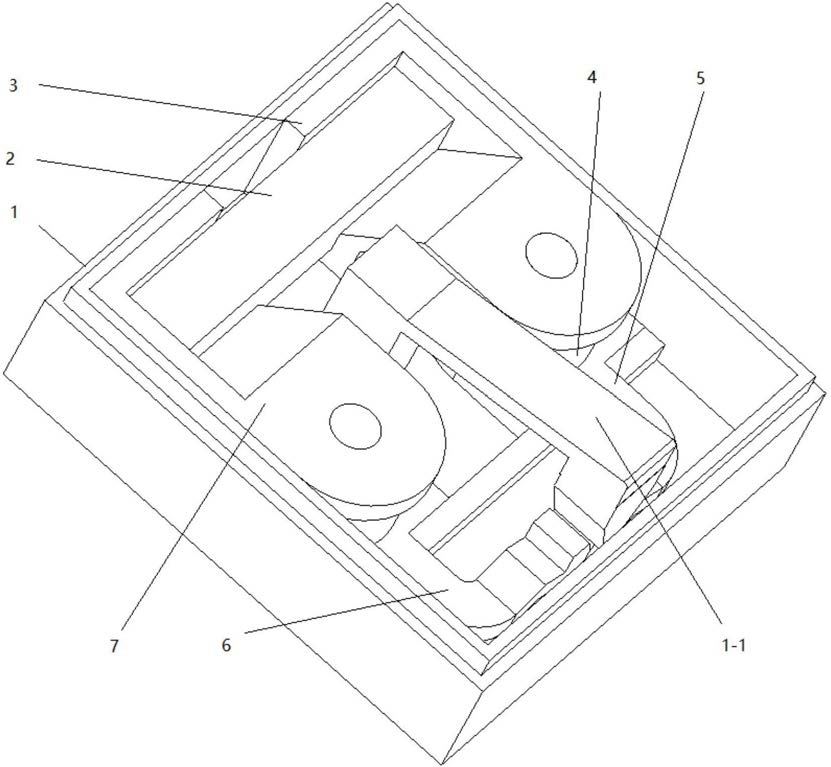

1.一种闭合磁路鞋履能量收集装置,其特征在于:包括底座、左磁轭、右磁轭、永磁体、左芯臂和右芯臂,所述底座为非磁性材料制成的底座,所述底座上设有压臂和限位卡,所述底座内侧底部安装两个不相同但左右对称的左磁轭和右磁轭,所述左磁轭和右磁轭固定于底座的下底和侧壁,分别与永磁体N极和S极相接,所述左磁轭和右磁轭各有一个安装孔,所述安装孔下有一个漆包铜线圈,安装于两个所述线圈选一对异名端相接,剩余一对异名端作为收集电能的引出端,两引出端连接能量收集电路;
软磁材料制成的左芯臂和右芯臂为两个不相同但左右对称的零件,所述左芯臂和右芯臂上各有一用于安装线圈的安装轴,安装轴的另一端插入左磁轭和右磁轭的安装孔内;左芯臂和右芯臂各有一弧形臂,此二弧形臂的根部卡入底座的限位卡内,两端部相接触,但不固定,接触位置在底座压臂的正下方;所述左芯臂和右芯臂固定于底座上。
2.如权利要求1所述的闭合磁路鞋履能量收集装置,其特征在于:所述能量收集装置还包括非磁性材料制成的上盖,所述上盖套于底座之上,所述上盖表面有长方孔,所述底座的压臂有一小部分从长方孔中露出。
3.如权利要求2所述的闭合磁路鞋履能量收集装置,其特征在于:所述底座为矩形底座,所述上盖为矩形上盖。
