专利号: 2017218975058
申请人: 丰曦(上海)生物技术有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 摄影术;电影术;利用了光波以外其他波的类似技术;电记录术;全息摄影术〔4〕
更新日期:2024-08-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

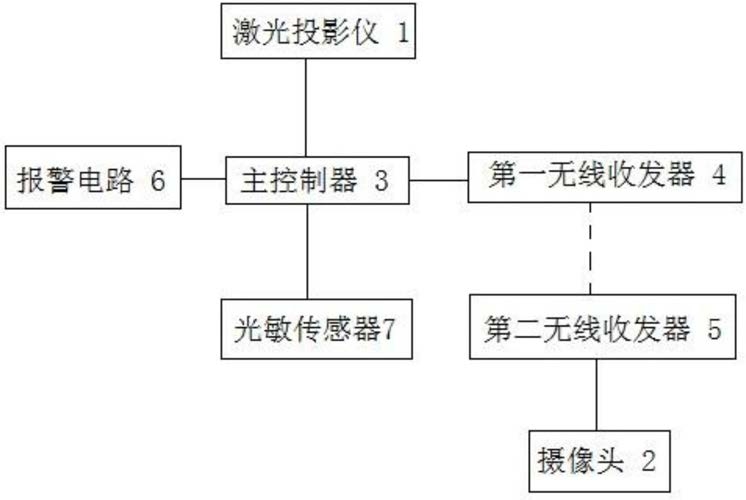

1.一种用于植物生长照明的激光投射装置,其特征是,包括激光投影仪(1),若干个摄像头(2),主控制器(3),第一无线收发器(4)和第二无线收发器(5);各个摄像头均与第二无线收发器电连接,激光投影仪和第一无线收发器均与激光投影仪电连接。

2.根据权利要求1所述的用于植物生长照明的激光投射装置,其特征是,激光投影仪内还设有紫外线发射器,紫外线发射器与主控制器电连接。

3.根据权利要求1所述的用于植物生长照明的激光投射装置,其特征是,还包括报警电路(6),报警电路与主控制器电连接,报警电路包括蜂鸣器、限流电路、续流电感L、开关电路和非门电路。

4.根据权利要求3所述的用于植物生长照明的激光投射装置,其特征是,蜂鸣器的一端接地,蜂鸣器的另一端连接在限流电路的一端上,限流电路的另一端连接在续流电感L的一端上,续流电感L的另一端连接在开关电路的一端上,开关电路的另一端连接在主控制器上,开关电路的控制端连接在非门电路的输出端上,非门电路的输入端连接在主控制器上。

5.根据权利要求3所述的用于植物生长照明的激光投射装置,其特征是,限流电路包括电阻R8、电阻R9、电阻R10和NPN型的三极管Q2;开关电路包括电阻R6、电阻R7和PNP型的三极管Q3。

6.根据权利要求5所述的用于植物生长照明的激光投射装置,其特征是,电阻R6的一端与非门电路的输出端连接,电阻R6的另一端与三极管Q3的基极连接,电阻R7的一端与三极管Q3的基极连接,电阻R7的另一端与三极管Q3的发射极连接,三极管Q3的发射极与主控制器连接,三极管Q3的集电极与续流电感L的一端连接,续流电感L的另一端与三极管Q2的集电极连接,电阻R8的一端与三极管Q2的集电极连接,电阻R8的另一端与三极管Q2的基极连接,电阻R9的一端与三极管Q2的基极连接,电阻R9的另一端与蜂鸣器的正极连接,电阻R10的一端与三极管Q2的发射极连接,电阻R10的另一端与蜂鸣器的正极连接,蜂鸣器的负极与GND接地端连接。

7.根据权利要求1或2或3或4或5或6所述的用于植物生长照明的激光投射装置,其特征是,还包括光敏传感器(7),光敏传感器与主控制器电连接。

8.根据权利要求1或2或3或4或5或6所述的用于植物生长照明的激光投射装置,其特征是,激光投影仪上设有第一固定架,激光投影仪和第一固定架连接,各个摄像头上均设有第二固定架,各个摄像头分别与各个第二固定架连接。
