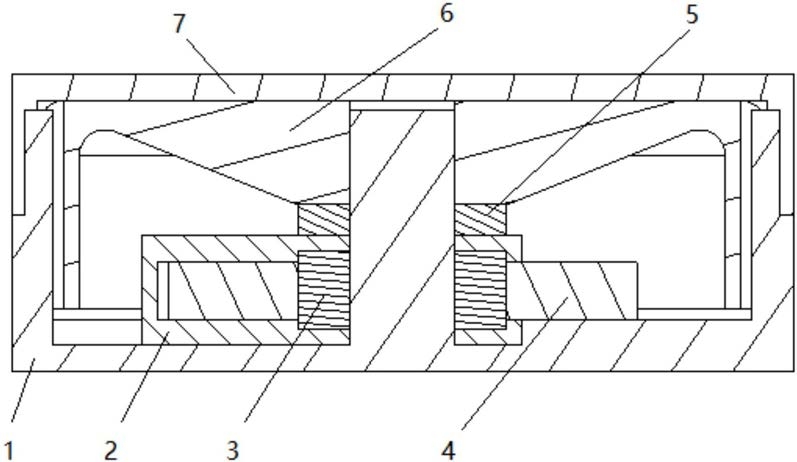

1.一种压磁鞋履能量收集装置,其特征在于,包括底座、压磁磁轭、筒形永磁体和线圈,所述底座为非磁性材料制成的底座,所述底座内侧中部有一安装轴,安装轴周围有一片凹陷,在底座内侧底部凹陷中嵌入压磁磁轭,所述压磁磁轭固定于底座的下底,所述压磁磁轭为上下对称的结构,上下两部分均有圆形阶梯孔,较小孔在外侧与底座上的安装轴配合,压磁磁轭两圆形阶梯孔的内侧较大孔之间安装筒形永磁体,筒形永磁体的内孔与底座上的安装轴配合,筒形永磁体外缠绕一个漆包铜线圈,线圈两引出端连接能量收集电路;所述底座的安装轴上安装弹性垫圈。
2.如权利要求1所述的压磁鞋履能量收集装置,其特征在于,所述底座的安装轴上安装了压锥,从压锥的安装位置看,压锥有去头的一圆锥形状的锥体,下小上大,压锥上部设有一保护筒,该筒向下延伸直到接近底座底部处,压锥的保护筒外有4条槽,插入底座的四壁凸起的限位卡内。
3.如权利要求1或2所述的压磁鞋履能量收集装置,其特征在于,所述能量收集装置设有上盖,所述上盖套于底座之上,其内侧上表面直接压于压锥的上表面。
4.如权利要求3所述的压磁鞋履能量收集装置,其特征在于,所述底座为方形底座,所述上盖为方形上盖。
