专利号: 2017800000198
申请人: 深圳市汇顶科技股份有限公司
专利类型:其他
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-08-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种用于生物特征数据检测模组的测试装置,其特征在于,包括:光强调整单元以及导光单元,所述导光单元用于模拟生物特征数据检测模块的光线发射单元发射的光线到其光线接收单元的传输通道,所述光强调整单元用于对所述生物特征数据检测模块的光线发射单元传输至其光线接收单元且经过所述传输通道传输的光线进行光强调整处理,以根据被所述光线发射单元发射的光线以及所述光线接收单元接收的光线对所述生物特征数据检测模块进行测试;所述导光单元为可变形的导光光纤或有机导管,所述导光光纤的外形或者所述有机导管的外形参照光线反射的路径设置。

2.根据权利要求1所述的装置,其特征在于,所述光强调整单元进一步用于对所述生物特征数据检测模块的光线发射单元发射的光线进行光强调整处理,以使光强调整处理后的光线经过所述导光单元传输至所述光线接收单元。

3.根据权利要求2所述的装置,其特征在于,所述光强调整单元设置在所述生物特征数据检测模块的光线发射单元的发射光路,将其发出的光线传输到所述导光单元的路径。

4.根据权利要求3所述的装置,其特征在于,所述生物特征数据检测模块的光线发射单元在其发出的光线传输到所述导光单元的光发射路径依次设置两个或多个所述光强调整单元,以对所述生物特征数据检测模块的光线发射单元发射的光线进行两次或以上的光强调整处理。

5.根据权利要求1所述的装置,其特征在于,所述光强调整单元进一步用于对经过所述传输通道传输的光线进行光强调整处理后传输至所述光线接收单元。

6.根据权利要求4所述的装置,其特征在于,所述光强调整单元设置在所述生物特征数据检测模块的光线接收单元的接收光路,以使所述光线接收单元从所述导光单元接收到经过所述光强调整单元调整处理的光线。

7.根据权利要求6所述的装置,其特征在于,所述生物特征数据检测模块的光线接收单元在从所述导光单元接收光线的光接收路径设置两个或多个所述光强调整单元,以对经过所述传输通道传输的光线进行两次或以上多次光强调整处理后传输至所述光线接收单元。

8.根据权利要求1所述的装置,其特征在于,所述光强调整单元为光强减弱单元,所述光强减弱单元用于对所述生物特征数据检测模块的光线发射单元传输至其光线接收单元且经过所述传输通道传输的光线进行光强减弱处理或者滤光衰减处理,以避免所述光线接收单元进入饱和状态。

9.根据权利要求8所述的装置,其特征在于,所述光强减弱单元用于对所述生物特征数据检测模块的光线发射单元传输至其光线接收单元且经过所述传输通道传输的光线进行偏振方向的限制以进行光强减弱处理。

10.根据权利要求8所述的装置,其特征在于,所述光强减弱单元为偏光片、偏振片、滤光片或者吸光板的任意一种或多种的组合。

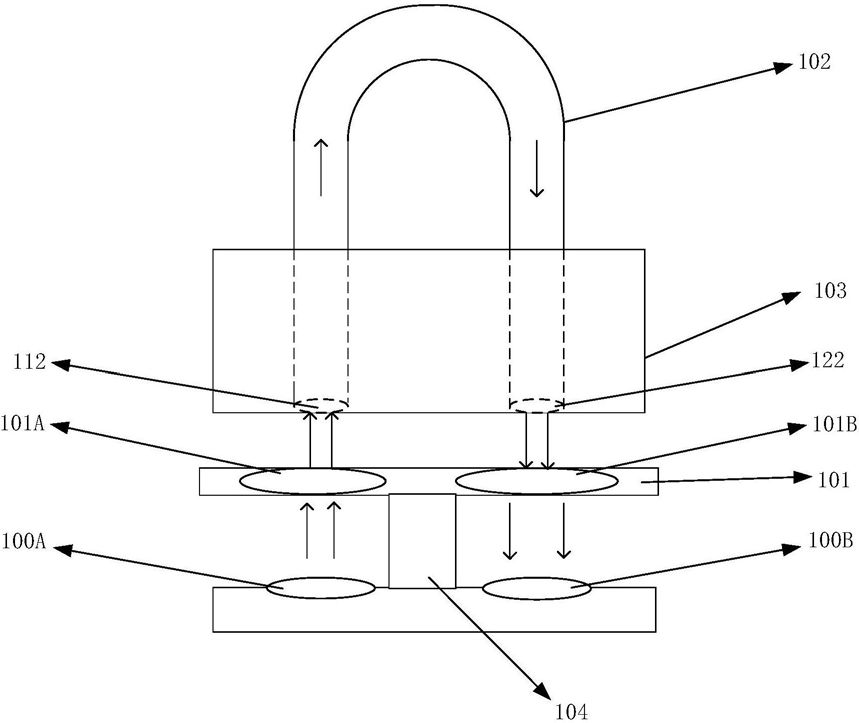

11.根据权利要求1所述的装置,其特征在于,所述导光单元具有光线接收端以及光线输出端,所述光线接收端接收所述生物特征数据检测模块的光线发射单元出射的光线,所述光线输出端输出经过所述导光单元传输的光线至所述生物特征数据检测模块的光线接收单元,以模拟生物特征数据检测模块的光线发射单元发射的光线到其光线接收单元的传输通道。

12.根据权利要求11所述的装置,其特征在于,在所述导光单元的光线接收端与所述光线发射单元之间设置有第一光强调整单元;在所述导光单元的光线输出端与所述光线接收单元之间设置有第二光强调整单元。

13.根据权利要求12所述的装置,其特征在于,承载所述第一光强调整单元和所述第二光强调整单元的第一支撑架设置在用于固定所述导光单元的第二支撑架与所述生物特征数据检测模块之间,并使得所述光线发射单元、所述第一光强调整单元和所述导光单元的光线接收端相互对准,同时使得所述导光单元的光线输出端、所述第二光强调整单元和所述光线接收单元相互对准。

14.根据权利要求1‑13任一项所述的装置,其特征在于,所述导光单元与所述光强调整单元之间设置第一保护结构;和/或,在所述光强调整单元的非透光区域设置第二保护结构。

15.根据权利要求14所述的装置,其特征在于,还包括:隔离单元,用于对所述生物特征数据检测模块的光线发射单元发射且未经所述传输通道传输的光线进行隔离,以防止未经所述传输通道传输的光线直接到其光线接收单元。
