专利号: 2017800139478
申请人: 深圳市汇顶科技股份有限公司
专利类型:其他
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-08-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

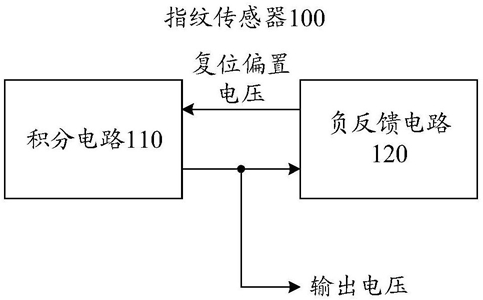

1.一种指纹传感器,其特征在于,所述指纹传感器包括多个积分电路和负反馈电路;

所述负反馈电路连接到所述多个积分电路,用于分别在所述多个积分电路处于复位阶段时,将每个积分电路的输入共模电压固定为复位偏置电压;

每个积分电路分别对应于一个指纹电容,所述积分电路用于在处于积分阶段时对其对应的指纹电容的电荷进行积分处理,并输出与所述指纹电容相关的输出电压。

2.根据权利要求1所述的指纹传感器,其特征在于,所述负反馈电路包括运算放大器,所述运算放大器用于在所述积分电路处于复位阶段时,与所述积分电路构成负反馈环路。

3.根据权利要求2所述的指纹传感器,其特征在于,所述指纹传感器还包括参考电路,所述参考电路与所述运算放大器相连,用于为所述运算放大器提供所述复位偏置电压。

4.根据权利要求2所述的指纹传感器,其特征在于,所述负反馈电路包括失调校正单元,所述积分电路的复位阶段包括第一阶段和第二阶段,所述失调校正单元用于在所述积分电路处于所述第一阶段时获取所述运算放大器输入两端的失调电压,所述失调电压用于在所述第二阶段对所述积分电路进行失调校正,以使得所述积分电路的输入共模电压固定为所述复位偏置电压。

5.根据权利要求4所述的指纹传感器,其特征在于,所述失调校正单元包括调零电容。

6.根据权利要求5所述的指纹传感器,其特征在于,所述调零电容一端在所述积分电路处于所述第一阶段时与所述运算放大器的同相输入端相连,同时与所述积分电路的输出端相连,并在所述积分电路处于所述第二阶段时断开与所述积分电路的输出端的连接;所述调零电容的另一端在所述积分电路处于所述第一阶段时与所述运算放大器的反相输入端相连,而在所述第一积分电路处于所述第二阶段时与所述积分电路的输出端连接,并断开与所述运算放大器的反相输入端的连接。

7.根据权利要求4所述的指纹传感器,其特征在于,所述负反馈电路还包括第一开关、第二开关和第三开关,所述调零电容的一端连接到所述运算放大器的同相输入端,并通过所述第一开关与所述积分电路的输出端相连;所述调零电容的另一端通过所述第二开关与所述积分电路的输出端相连,并通过所述第三开关与所述运算放大器的反相输入端相连,所述运算放大器的输出端与所述积分电路的反馈端相连。

8.根据权利要求7所述的指纹传感器,其特征在于,在所述积分电路处于所述第一阶段时,所述第一开关和所述第三开关闭合,而所述第二开关断开;在所述积分电路处于所述第二阶段时,所述第一开关和所述第三开关断开,而所述第二开关闭合。

9.根据权利要求4所述的指纹传感器,其特征在于,所述积分电路包括放大电路,所述放大电路包括输入端、反馈端和输出端,其中所述输入端用于接收所述输入共模电压,所述反馈端连接到所述负反馈电路,且所述输出端用于提供所述输出电压。

10.根据权利要求9所述的指纹传感器,其特征在于,所述放大电路包括第一MOS管和第二MOS管,其中所述第二MOS管连接到所述负反馈电路,用于在所述积分电路处于积分阶段时为所述第一MOS管提供恒定电流。

11.根据权利要求10所述的指纹传感器,其特征在于,所述第一MOS管的栅极连接到所述放大电路的输出端,其源极接地,且其漏极连接到所述放大电路的输出端;所述第二MOS管的栅极通过反馈开关连接到所述放大电路的反馈端,其漏极连接到所述第一MOS管的漏极,且其源极连接电源端,且所述第二MOS管的栅极和源极之间具有栅极电容。

12.根据权利要求11所述的指纹传感器,其特征在于,所述反馈开关在所述积分电路处于所述积分阶段时断开,而在所述积分电路处于所述复位阶段时闭合。

13.根据权利要求12所述的指纹传感器,其特征在于,所述积分电路还包括复位开关和积分电容,所述复位开关和积分电容相互并联,并连接在所述第一MOS管的栅极和漏极之间。

14.根据权利要求1至13中任一项所述的指纹传感器,其特征在于,所述多个积分电路包括多行积分电路,且所述负反馈电路对应于其中一行积分电路。

15.一种终端设备,其特征在于,所述终端设备包括如权1至权14中任一项所述的指纹传感器。
