专利号: 2018100015880
申请人: 宿州市鑫尧健康科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

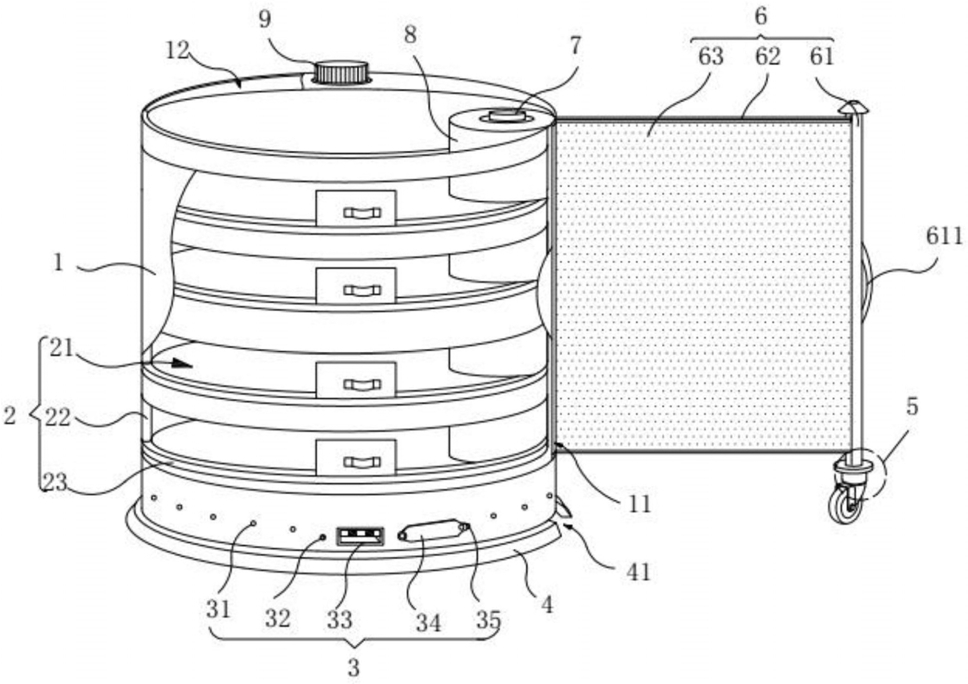

1.一种化妆品、护肤品用智能存放盒,其特征在于:包括外壳(1)、存放结构(2)、发光结构(3)、底座(4)、导向结构(5)、镜子结构(6)、限位结构(7)、转动结构(8)和进水口(9);所述底座(4)固定于所述外壳(1);所述外壳(1)的侧壁设有所述发光结构(3);所述外壳(1)的内部设有多个所述存放结构(2);所述外壳(1)的内部设有所述转动结构(8);所述限位结构(7)贯穿于所述转动结构(8);所述镜子结构(6)缠绕于所述转动结构(8);所述导向结构(5)固定于所述镜子结构(6)背离所述转动结构(8)的一端;所述进水口(9)设于所述外壳(1);

所述存放结构(2)设有多个,所述存放结构(2)包括存放腔体(21)、第一转轴(22)和边框(23),所述边框(23)通过所述第一转轴(22)与所述外壳(1)转动连接,所述边框(23)为弧形结构,所述边框(23)的到所述外壳(1)的圆心的距离等于所述外壳(1)的半径,所述边框(23)与所述外壳(1)围成所述存放腔体(21);

所述发光结构(3)包括led灯头(31)、固定槽(32)、USB接口(33)、防尘垫(34)、第一凸起(35)、开关(36)和电池槽(37),所述底座(4)的底端设有所述开关(36)与所述电池槽(37),所述外壳(1)的侧壁设有所述LED灯头(31),所述固定槽(32)、所述USB接口(33)、所述防尘垫(34)和所述LED灯头(31)设于所述外壳(1)的同一侧壁,所述第一凸起(35)固定于所述防尘垫(34),所述防尘垫(34)的面积大于所述USB接口(33)的面积,所述第一凸起(35)的直径等于所述固定槽(32)的直径,所述USB接口(33)与所述开关(36)电性连接;

所述转动结构(8)包括发条(81)、发条腔体(82)、齿轮(83)、第二转轴(84)、下壳体(85)、第一卡槽(86)、第二卡槽(87)和上壳体(88),所述下壳体(85)固定于所述底座(4),所述上壳体(88)固定于所述外壳(1),所述第二转轴(84)贯穿连接于所述上壳体(88)与所述下壳体(85),所述上壳体(88)内部设有所述发条腔体(82),所述发条(81)的一端连接于所述第二转轴(84),所述发条(81)设于所述发条腔体(82)的内部,所述上壳体(88)上设有所述第一卡槽(86),所述第二转轴(84)的顶端设有所述第二卡槽(87),所述发条(81)的一端连接于所述第一卡槽(86),所述发条(81)的另一端连接于所述第二卡槽(87),所述齿轮(83)固定于所述第二转轴(84)。

2.根据权利要求1所述的一种化妆品、护肤品用智能存放盒,其特征在于:所述限位结构(7)包括第一连接头(71)、第二限位块(72)、旋转头(73)、连接柱(74)、第三限位块(75)、筒体(76)和复位弹簧(77),所述筒体(76)固定于所述上壳体(88),所述第一连接头(71)与所述筒体(76)滑动连接,所述旋转头(73)设于所述筒体(76)内部,所述筒体(76)上设有所述第二限位块(72),所述旋转头(73)上设有所述第三限位块(75),所述连接柱(74)贯穿于所述旋转头(73),所述复位弹簧(77)贯穿于所述连接柱(74)。

3.根据权利要求1所述的一种化妆品、护肤品用智能存放盒,其特征在于:所述镜子结构(6)包括固定柱(61)、防护套(62)、锡箔纸层(63)和橡胶薄膜层(64),所述橡胶薄膜层(64)的一端固定于所述第二转轴(84),所述橡胶薄膜层(64)的另一端固定于所述固定柱(61),所述防护套(62)设于所述橡胶薄膜层(64)的侧壁,所述锡箔纸层(63)固定于所述橡胶薄膜层(64),所述固定柱(61)上设有手柄(611),所述外壳(1)上设有凹槽(11)。

4.根据权利要求3所述的一种化妆品、护肤品用智能存放盒,其特征在于:所述导向结构(5)包括外套筒(51)、内套筒(52)、第一限位块(53)、滑轮(54)、连接板(55)和驱动弹簧(56),所述固定柱(61)固定于所述外套筒(51),所述外套筒(51)的内部设有所述驱动弹簧(56),所述内套筒(52)贯穿于所述外套筒(51)上的所述驱动弹簧(56),所述外套筒(51)上设有所述第一限位块(53),所述内套筒(52)上连接有所述连接板(55),所述连接板(55)背离所述内套筒(52)的一端设有所述滑轮(54),所述底座(4)上设有所述限位槽(41),所述外壳(1)的顶端设有与所述进水口(9)导通的液体容纳腔体(12)。
